看不见的电磁噪声,储能现场挥之不去的 “疑难杂症”

对于储能一线调试工程师来说,总会碰到一类格外棘手的偶发故障:设备在实验室完成全套单机测试,空载工况下各项运行指标都表现稳定。可设备运抵项目现场,当 PCS 进入大功率充放电状态,各种异常便接踵而至:电芯采样数值毫无规律地跳变、保护系统毫无预兆误触发停机、BMS 与 PCS 之间的 CAN 通讯频繁上报 CRC 错误,信号时通时断。

更令人困扰的是,这类故障复现毫无规律。设备重启之后,一切又恢复正常,可运行一段时间,问题又会再度出现。遇到这种情况,很多工程师会先怀疑 BMS 硬件损坏或是软件存在 BUG,反复更换板卡、迭代升级程序,却始终无法根除问题。

这种与功率工况强相关、随机发作、定位难度极高的故障,背后往往指向同一个诱因 ——电磁兼容(EMC)缺陷。

储能预制舱本身就是一套矛盾共存的复杂系统:舱内同时并存两套完全不同的电路体系,一边是 PCS、功率铜排构成的数千安培大功率强电回路,另一边是毫伏级精度的电压采样、微弱通讯信号组成的弱电回路。功率器件高速通断的过程中,会生成宽频带的电磁噪声。这些噪声一部分顺着线缆传导游走,一部分以电磁波形式向空间辐射,不断侵扰敏感的信号链路,进而引发采样漂移、保护误动、通讯中断等一系列隐形故障。

电磁兼容包含两个核心维度:EMI 电磁发射,指设备自身向外辐射、传导产生的电磁骚扰;EMS 电磁抗扰度,代表设备抵御内部、外部电磁干扰的能力。一套性能可靠的储能系统,不仅要管好自身的噪声输出,还必须拥有足够的抗干扰能力,从容应对现场复杂的电磁环境。


储能系统电磁干扰来自哪里?两种传播路径

储能内部的电磁骚扰,绝大多数诞生于功率变换环节,之后通过传导耦合、辐射耦合、地环路耦合三条路径,入侵采样、通讯等敏感弱电回路,最终诱发各类异常。

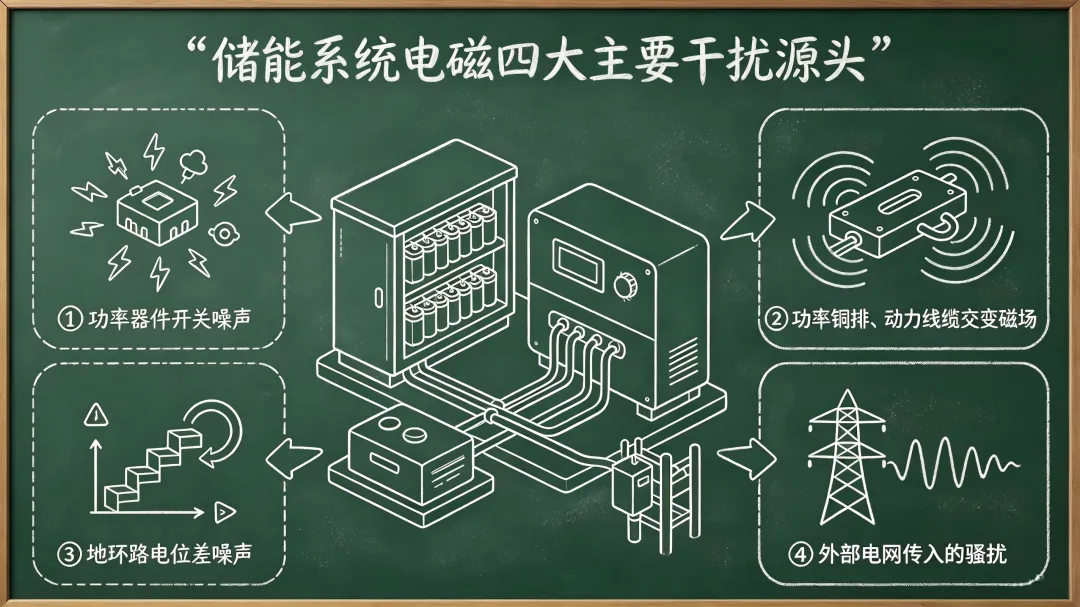

四大主要干扰源头


功率器件开关噪声(最核心来源)

PCS内部IGBT、SiC MOSFET高速开通关断,数十到数百纳秒内完成电压、电流切换,产生极高的 dv/dt、di/dt,形成宽频脉冲尖峰噪声,频谱覆盖几十千赫兹到数百兆赫兹,既是传导干扰的主要来源,也向外释放空间辐射干扰。除此之外,直流接触器、继电器吸合、分断瞬间,同样会生成剧烈瞬时浪涌尖峰,把噪声注入整套系统。随着SiC器件大规模普及,开关速度进一步提升,噪声问题会愈发突出。

功率铜排、动力线缆交变磁场

直流大电流铜排、交流动力电缆流过脉动高频电流,周边会生成交变磁场。如果采样线束、通讯线缆距离过近,磁场就会在信号线上直接感应出干扰电压,这是预制舱内部非常普遍的耦合方式。

地环路电位差噪声

舱内 BMS 从板、主控、PCS 控制板多点接地。接地点之间线缆自带电阻与电感,大功率瞬态电流流过,不同接地点就会出现电位差,形成闭合地环路。交变磁场扫过环路,就会感应出干扰电压,这是通讯乱码、采样零点漂移的高频诱因。

外部电网传入的骚扰

电网侧雷击浪涌、周边大型电机、电焊机、其他变频器负荷投切,噪声会顺着交流并网线路传入储能舱内部,给整套系统带来外部扰动。

传导干扰与辐射干扰,通俗理解两类噪声

传导干扰:沿着导线流动的噪声

噪声通过电源线、地线、通讯线缆这类导体直接传播,相当于杂质顺着管道流动,分为共模干扰与差模干扰。储能现场 CAN 通讯故障绝大多数来自共模干扰,噪声对线缆对地同步叠加扰动;差模干扰则出现在两根信号线之间。150kHz~30MHz 频段故障大多以传导骚扰为主。

辐射干扰:在空中传播的电磁波噪声

功率器件、铜排、没有做屏蔽的长线缆相当于天线,把噪声以电磁波形式向空间发射,不需要物理接触,电磁波穿过空间直接耦合到附近的采样细线、通讯线缆上。频率越高,辐射效应越明显,30MHz 以上以辐射干扰占主导。

工程现实中,绝大多数故障不是单一干扰类型,传导和辐射往往互相转化、同时存在,进一步提升现场定位难度。


四大基础防护手段:线缆布局、接地、屏蔽、滤波

处理EMC问题通用逻辑可以概括为三点:源头降低噪声产生;切断噪声耦合传播路径;提升敏感弱电回路的抗干扰能力。落地主要依靠线缆布局、接地、屏蔽、滤波这四套组合拳,只做好其中任意一项,往往达不到预期效果。

线缆布局:减少无意的"天线效应"

储能舱内线缆可以简单划分为高压功率线缆,以及电芯采样、CAN 通讯、传感器信号线这类弱电线缆。功率线缆和弱电信号线切忌近距离长距离平行捆扎,强弱电分槽敷设间距至少保持200mm~300mm以上,避免功率回路交变磁场直接耦合进信号线。采样、通讯这类敏感线缆尽量缩短走线长度,线缆越长,接收噪声的天线效应就越强。强弱电必须交叉走线时,优先垂直交叉,最大限度降低耦合面积。通讯差分信号优先使用双绞屏蔽线缆,双绞线结构本身就可以抵消一部分磁场感应噪声。

现场非常常见低级失误:为了舱内布线美观,直接把CAN通讯线束和直流动力电缆捆扎在同一线槽,空载一切正常,满载之后通讯报错频发。

接地:EMC 的基石,不止是安全接地

很多工程师简单把接地理解为"把外壳接大地",实际上接地分为保护接地、等电位连接、信号参考地,三者作用完全不同。保护接地保障人身安全,柜体、设备金属壳体可靠接地,给静电、高频噪声提供泄放通道;等电位连接,要求舱内机架、各个设备壳体可靠连通,消除外壳之间电位差,抑制地环路干扰;信号地,是BMS、主控板的电压参考零点,要避免功率大电流地和微弱信号地直接混接,否则功率瞬态电流在地线上产生压降,直接污染采样参考电位,带来采样漂移跳变。

现场高频错误:接地点螺丝虚接、接地线缆过细过长,高频工况下线缆电感变大,噪声无法有效泄放;多处随意接地,形成大面积地环路。

屏蔽:阻挡空间电磁波穿透

屏蔽依靠金属壳体、屏蔽线缆金属层,反射、吸收空间电磁波,预制舱舱体、模块外壳、屏蔽通讯线都属于屏蔽手段。屏蔽线缆的屏蔽层接地方式取决于信号频率:低频信号线(如 CAN、RS485 通讯线)宜单端接地,避免地环路;高频信号线或动力电缆屏蔽层宜两端或多点接地,保证高频噪声有效泄放。机箱外壳拼接缝隙过大,电磁波依旧可以从缝隙泄露,必要时增加导电泡棉,减小缝隙带来的泄露通道。同时要建立认知:屏蔽只能阻挡空中飞来的电磁波,解决不了顺着导线流入设备的传导噪声,屏蔽必须配合滤波一起使用,只靠屏蔽线无法根治传导类干扰故障。

滤波:给线缆上的噪声装上过滤网

EMI 电源滤波器、共模电感、磁环、X/Y电容、TVS防护器件,承担滤除线缆上传导高频噪声的任务。电源端口配置 EMI 滤波器,抑制电源线共模、差模骚扰,滤波器要尽量靠近设备进线口,滤波器之后的线缆,不能再和没有经过滤波的进线近距离并行,防止噪声二次耦合。CAN、RS485通讯端口增加共模扼流圈,抑制通讯线上共模噪声;信号线外部加装磁环,衰减高频噪声。

误区:单纯堆砌磁环、滤波器,但是布线、接地工艺依旧混乱,器件效果会大打折扣。接地、布线、屏蔽、滤波是组合拳,不能单独依赖某一类元器件解决全部问题。

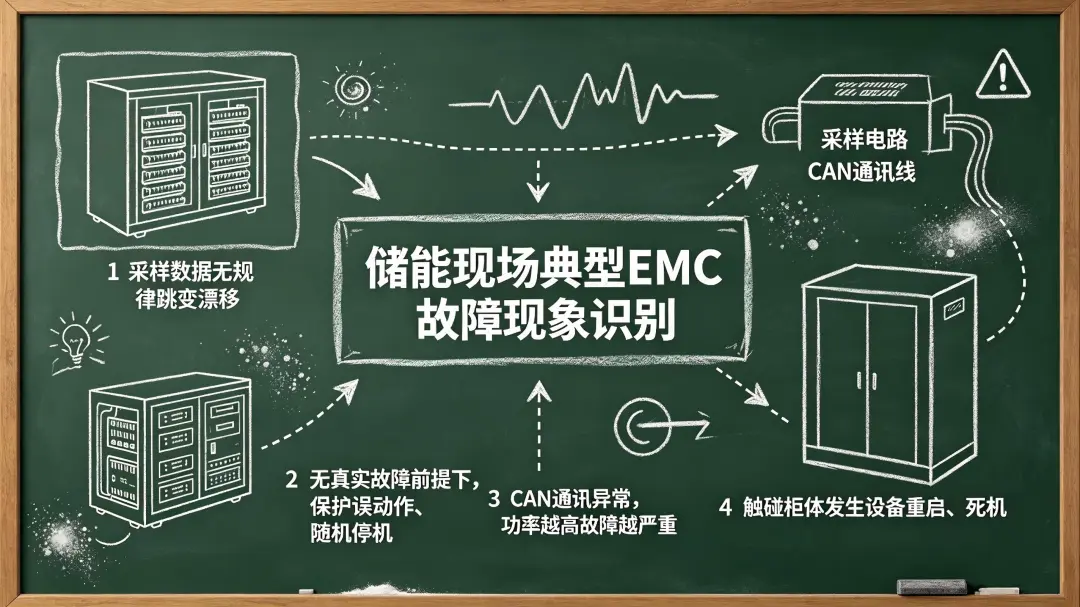

储能现场典型 EMC 故障现象识别

EMC故障有非常鲜明的特征,学会区分硬件损坏、软件BUG和电磁干扰,是现场调试的必修课。


现象一:采样数据无规律跳变漂移

空载、小功率工况采样数据正常;一旦充放电功率拉高,电芯电压、温度、电流采样出现无规则跳动。干扰侵入模拟采样回路,造成ADC采样参考电位偏移,上报虚假电压、温度告警。很多现场会误判电芯硬件故障,反复更换模组,故障依旧复现。排查时需先排除采样线端子松动、接触不良等非 EMC 因素,确认故障与功率工况强相关后,方可归因于电磁干扰。

现象二:无真实故障前提下,保护误动作、随机停机

没有检测到真实过压、过流、过温,系统却随机触发保护停机。本质是噪声叠加在采样信号上,主控芯片读到被干扰后的错误采样值,误判系统故障执行保护逻辑。故障随机偶发,复现难度很高。

现象三:CAN通讯异常,功率越高故障越严重

空载报文正常;PCS功率抬升之后,CAN总线 CRC错误计数持续上涨,报文丢包、通讯断断续续,严重直接断连。重启短暂恢复,满载之后再次报错。这是储能现场出现频次最高的EMC类故障之一,常见诱因包括共模噪声侵扰CAN差分总线、终端电阻不匹配、总线负载率过高等。

现象四:触碰柜体发生设备重启、死机

运维人员触碰柜门、插拔接头,主控板偶尔重启死机,代表静电泄放路径不通,静电干扰侵入控制电路。合格的BMS设计应能通过接触放电±6kV、空气放电±8kV的ESD测试,放电后自动恢复,功能不降级。

快速判别小技巧:

故障严重程度随充放电功率升高同步加剧;故障随机偶发;更换硬件板卡故障依旧复现;重启设备后故障暂时消失,运行至特定工况后再次复现。同时满足以上几点,需要高度怀疑电磁兼容类问题。

储能设备 EMC 实验室测试项目解读

储能设备EMC测试主要依据 GB/T36276、GB/T34133等产品标准,以及 GB/T17626系列基础测试标准开展,分为电磁发射EMI、电磁抗扰EMS两大类别,在电波暗室、实验室完成验证。

电磁发射 EMI:测试设备向外释放的噪声水平

传导骚扰测试:电源端口测试150kHz~30MHz传导噪声,评估噪声沿着电源线向外扩散的水平。

辐射骚扰测试: 电波暗室环境下,测试设备外壳向外空间辐射电磁波,频段 30MHz~6GHz。

行业痛点: 很多单机设备实验室EMI测试全部合格,但是集成进入集装箱预制舱之后,线缆长度、走线布局、接地架构全部发生改变,整机系统级发射反而超标。单机合格不等于现场一定不出问题。

电磁抗扰 EMS:模拟外界干扰,检验设备耐受能力

静电放电抗扰度 ESD:模拟人体触碰机柜、接头产生静电,对壳体、通讯接头施加静电(工业环境典型等级:接触放电±8kV、空气放电±15kV),观察设备是否死机重启。

电快速瞬变脉冲群 EFT:模拟接触器、继电器频繁通断产生脉冲干扰,施加在电源端口、信号端口;储能 BMS 通讯端口,非常容易在此项测试出现报文丢帧、断连。

浪涌抗扰度 Surge:模拟电网雷击、大型设备投切大能量浪涌冲击,考核电源端口耐受能力。

射频传导抗扰度 CS:射频噪声耦合进电源线、通讯线缆(测试频段 150kHz~80MHz),模拟干扰顺着导线侵入设备。

射频辐射抗扰度 RS:空间向设备照射射频电磁波,模拟空间辐射干扰场景。

重要认知: 单机通过 EMC 测试,不等于集装箱整机、电站现场不会出现 EMC 故障。实验室是理想测试环境;实际预制舱内部走线、接地、线缆长度都会改变噪声耦合路径,很多隐患只有整机集成之后才暴露,因此除单机测试,还建议开展集装箱整机摸底测试。

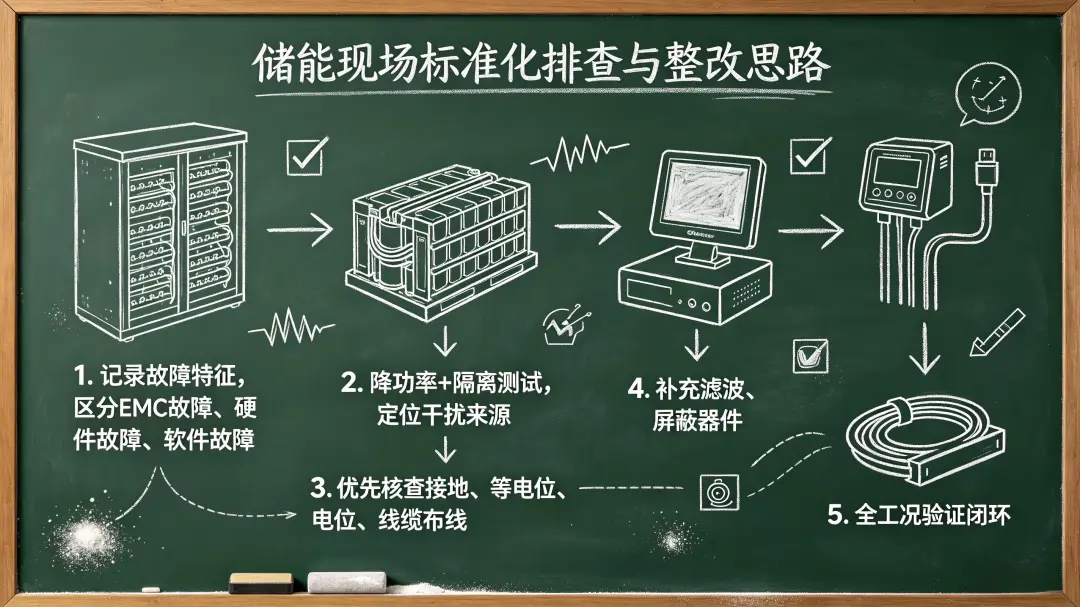

储能现场标准化排查与整改思路

遇到疑似 EMC 故障,切忌一上来就盲目加装磁环、滤波器。要先定位干扰源、锁定耦合路径,再针对性整改,遵循标准化排查流程。


第一步:记录故障特征,区分 EMC 故障、硬件故障、软件故障

完整记录故障发生时功率大小、充放电状态、环境温度;观察故障是否随功率升高而加重;更换硬件之后故障是否依旧复现。

第二步:降功率 + 隔离测试,定位干扰来源

降低 PCS 充放电功率,故障减轻,代表干扰来自舱内功率器件;采用隔离法,依次断开外部通讯、外部传感器,区分干扰来自舱内,还是外部电网、周边其他设备传入。有条件时,可使用近场探头或手持频谱分析仪扫描舱内各区域,直接锁定噪声最强的物理位置,辅助判断干扰源。

第三步:优先核查接地、等电位、线缆布线(成本最低,见效最快)

检查接地点螺丝压紧状态、接地线缆规格,排查是否存在大面积地环路;检查屏蔽线缆接地方式;核查强弱电线缆走线是否近距离长距离并行。大量现场通过优化布线和接地,即可显著改善甚至解决故障,无需额外增加元器件。

第四步:补充滤波、屏蔽器件

布线、接地优化完成,如果故障依旧存在,再增加磁环、共模电感、EMI 滤波器等防护器件。滤波器必须尽量靠近被保护设备接口,避免滤波器后端线缆再次被噪声耦合。

第五步:全工况验证闭环

整改完成之后,开展满载充放电、高低温工况长时间拷机验证,确认故障彻底不再复现。

高频踩坑提醒: 整改顺序优先优化工艺,再增补器件;如果布线接地基础条件没有处理,堆砌再多磁环滤波器,效果都会大打折扣。

行业代表企业解析


阳光电源股份有限公司


全球储能PCS及系统集成双龙头,储能PCS全球市占率约18%,逆变器全球市占率约35%。在Wood Mackenzie 2026年发布的全球BESS集成商综合排名中位列第一,该排名综合评估技术成熟度、研发投入、安全认证、供应链韧性等十大维度。产品研发阶段同步开展仿真预判与暗室EMC摸底测试,在预制舱结构设计、强弱电分区布线、整机等电位接地方面形成标准化工艺规范,针对大储、工商业复杂电磁环境做适配,降低项目现场采样漂移、通讯干扰类疑难故障发生率。

宁德时代新能源科技股份有限公司


全球储能电芯绝对龙头,2025年全球储能电池出货量170.4GWh,市占率约26%~35%(因统计口径而异),连续多年全球出货第一。从储能模组、BMS板卡源头落实EMC设计,优化PCB接地分层、信号隔离,同时针对储能集装箱整机开展电磁兼容摸底,输出完整系统集成EMC工艺指导文件,配套大型储能项目落地,从器件源头抑制噪声发射水平。

厦门科华数能科技有限公司


国内储能PCS出货量连续多年位居国内第一,被BNEF评为全球一级储能集成商。将EMC工艺写入预制舱设计规范,严格区分强弱电走线通道,落实屏蔽线缆接地标准化要求。在完成单机型式试验基础上,坚持开展集装箱整机级电磁兼容摸底测试,减少集成环节引入的EMC隐患。

亿纬锂能股份有限公司


全球储能专用电芯头部企业,2025年储能电池出货量超80GWh,628Ah大容量储能电芯率先实现规模化量产。在电芯层面注重一致性控制与BMS信号隔离设计,从源头降低电芯端噪声发射,配合系统集成商完成整机EMC验证。

北京海博思创科技股份有限公司


国内大储系统集成龙头,累计装机量国内第一,深度绑定五大六小发电集团。在系统集成环节建立标准化EMC工艺规范,覆盖舱内强弱电分区、屏蔽线缆接地、等电位连接等关键工序,海外高毛利项目交付中持续积累复杂电磁环境适配经验。

EMC 是系统工程,不能只靠后期 “打补丁”


储能电站很多棘手的偶发故障,既不是芯片损坏,也不全是软件 BUG,而是电磁兼容系统层面的缺陷。PCS 功率器件高速开关源源不断产生电磁噪声,一部分顺着导线传导游走,一部分化作电磁波在空中传播,侵扰毫伏级的采样与通讯弱电回路,最终带来采样跳变、保护误动、通讯断连等一系列问题。

做好储能 EMC,不能寄希望于后期现场加装磁环、滤波器打补丁。更合理的思路是从源头做起:在设备研发阶段抑制功率单元噪声发射;集成设计时依靠合理线缆布局切断耦合路径;依靠可靠接地、屏蔽、滤波多重手段,守护采样、通讯这类敏感回路。

同时行业要建立共识:单机 EMC 测试通过,不等于集装箱整机、电站现场就高枕无忧。实验室单机测试环境理想、线缆短且布局固定,而实际预制舱内线缆长度、走线布局、接地架构与实验室差异巨大,噪声耦合路径完全改变,很多隐患只有整机集成后才暴露,因此需要建立单机 + 集装箱整机两级验证思维。

未来随着 SiC 高频器件大规模普及,功率变换的 dv/dt 进一步升高,EMI 高频分量更加丰富,EMC 设计与集成工艺的重要性会持续提高。理解电磁兼容底层逻辑,掌握标准化排查整改思路,是每一位储能研发、集成、调试从业者必备的工程能力。只有将 EMC 思维前置到设计源头,贯穿研发、集成、调试全流程,才能从根本上减少现场疑难故障,保障储能电站长期安全稳定运行。
