储能的 “大动脉”，却常常被人低估的直流回路

谈起储能系统，行业讨论的焦点大多集中在电芯容量、PCS 功率、循环寿命等核心指标。但连接电池簇与变流器之间，那套庞大而复杂的直流电气回路，却常常被低估。

很多现场故障的表象指向电池模组，但进一步溯源后，根源往往落在直流侧：熔断器非预期熔断、直流电弧隐患、并联电池簇产生环流、上下级保护配合失效等。轻则导致机组降功率或停机，重则可能引发起火等安全风险。

相比交流侧，储能直流系统的特性明显不同：直流电流没有自然过零点，直流电弧更难熄灭；多簇并联会带来复杂的环流效应，故障能量也可能由多组电池簇共同馈入，使故障隔离更加困难。若调试与设计仍简单套用交流电气思维，就容易出现器件选型错配、保护逻辑不匹配等隐患。

直流回路是储能系统的能量大动脉。电池簇输出的全部电能，需要经过汇流、保护器件和直流母线，最终送入 PCS 完成交直流变换。只有读懂这套直流电气回路，才能真正理解储能故障的发生逻辑与保护边界。

储能直流母线主流架构：多簇并联是储能直流的核心特征

电化学储能电站直流侧的核心任务，是将数十甚至上百组电池簇的直流电汇集，统一输送至 PCS 直流输入端。行业主流架构通常包括集中式汇流架构、组串式/分散式簇级 PCS 架构、集散式 DC/DC 隔离架构等；此外，高压级联式架构也在部分大型储能场景中应用。不同架构在母线形式、保护配置和控制逻辑上差异显著。

01、集中汇流式直流母线

多组电池簇分别引出直流电缆接入直流汇流柜，在汇流柜内部完成电气并联，形成公共直流母线，再通过总直流馈线接入大功率 PCS。该架构在电网侧、工商业预制舱储能中应用较多。

优势：单台 PCS 容量大，系统集成度高，设备数量少，初始投资成本通常较低。

风险点：多簇直接并联后，各簇电压、内阻、SOC 不一致会产生簇间环流；某一簇发生短路故障时，故障能量可能由全部并联电池簇共同馈入，短路能量大，对直流保护器件的分断能力和上下级保护配合提出更高要求。

02、簇级 PCS / 组串式直流架构

每一组或少数几组电池簇对应一台小功率 PCS，电池簇不在直流侧直接并联，直流输出接入本机 PCS 完成交直流变换，多台 PCS 在交流侧完成并网并联。

特点：从拓扑上避免多簇直流直接并联，可显著抑制或消除簇间环流；单簇或单台 PCS 故障影响范围较小，系统可用率更高。缺点是 PCS 设备数量较多，设备采购、调试与运维成本相对更高。

大型预制舱储能中，集中汇流直流母线架构应用较多，也是直流侧环流、保护配合、电弧隐患等问题较集中的场景。本文重点围绕该架构展开讲解。

什么是电池并联簇？

单个电池簇由多支电池模组串联而成，通过串联抬升直流电压，以匹配 PCS 直流工作电压窗口。储能系统要获得更大容量，就需要将多个电池簇正负极分别并联，构成多并联簇系统。

简单概括：串联决定电压，并联决定容量。多簇并联后系统电压基本不变，总输出容量成倍提升。但实际运行中，各电池簇的 SOC、内阻、老化状态不可能完全一致，并联后会产生簇间环流和功率分配不均。环流会带来额外发热和能量损耗，严重时可能造成熔断器非预期熔断，是直流系统设计中必须重点考量的固有问题。

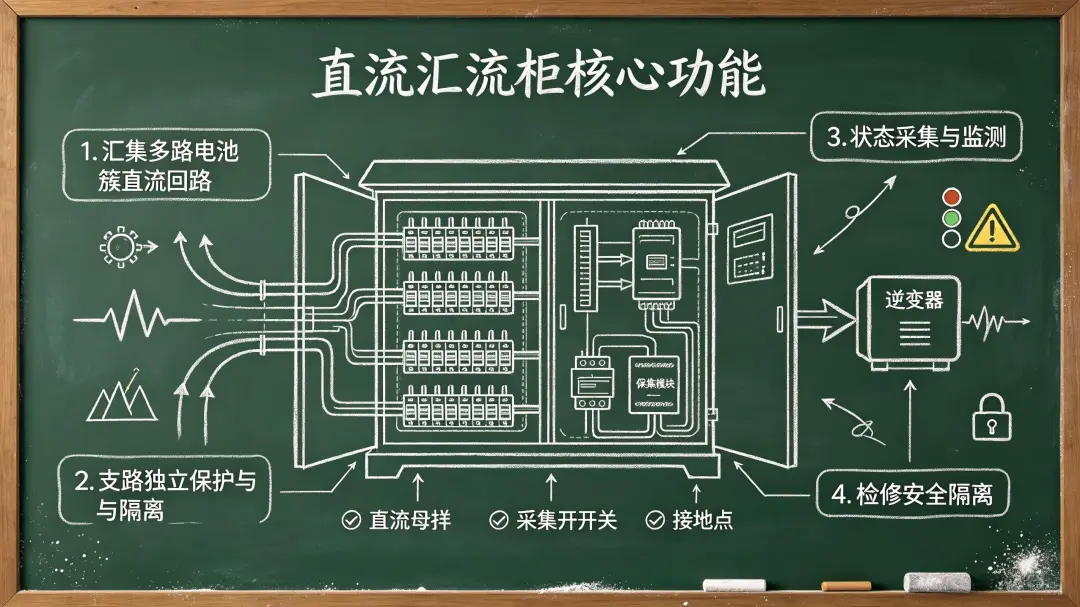

直流汇流柜：储能直流系统的 “交通枢纽”

如果把电池簇比作支流，直流母线是能量大动脉，那么直流汇流柜就是多条支流汇入大动脉的枢纽节点。它承担着电能汇集、保护隔离、状态监测与检修安全等多重职责。

汇流柜的核心功能包括：

汇集多路电池簇直流回路：接收每一路电池簇正、负极电缆接入，在柜内完成电气并联，汇总输出至总直流母线，统一送入 PCS。

支路独立保护与隔离：每一路簇支路上配置直流熔断器、直流隔离开关等保护器件，实现单簇故障隔离与检修分断。某一簇发生故障时，可单独切除该支路，其余电池簇维持系统正常运行。

状态采集与监测：采集每一路簇的直流电流、母线电压等参数，数据上传 BMS/EMS。部分汇流柜还集成绝缘监测模块，实时监测直流正负极对地绝缘状态；较新的方案还会集成温度检测等功能，提升运维感知能力。

检修安全隔离：配置直流隔离开关，检修作业时实现电气断开，形成明显断开点，保障人员作业安全。

重要区分：隔离开关不具备带负荷分断能力，只能在回路无电流状态下操作，不能切断故障短路电流。现场曾发生带负荷拉隔离开关、产生剧烈直流电弧的安全事故，属于典型的违章作业。

汇流柜内部大电流依靠铜排传导，铜排截面积、搭接工艺直接影响温升水平。搭接螺丝虚接会增大接触电阻，运行中持续发热，严重时甚至成为直流电弧的诱因之一，是运维巡检的重点部位。

直流熔断器、直流断路器，储能直流侧两大核心保护器件

交流保护器件与直流保护器件严禁混用。直流电流不存在自然过零点，灭弧难度远高于交流，因此器件的额定电压、短路分断能力等关键参数，必须严格匹配储能直流侧的实际工况。

01、直流架构直流熔断器：簇级支路的第一道保护

熔断器部署在每一路电池簇支路上，属于被动式保护器件。当回路发生短路故障时，巨大的短路电流熔化熔丝，实现故障回路断开。

选型逻辑：额定电压：必须大于或等于系统最高直流开路电压，并预留 10%~30% 的安全裕量。电池满充状态下开路电压最高，熔断器电压等级必须覆盖该工况，否则熔断后电弧可能无法熄灭，出现持续飞弧甚至炸裂事故。

额定工作电流：既要耐受正常工作电流和短时簇间环流，避免正常工况下非预期熔断；又要在短路故障发生时实现快速熔断，及时切除故障簇。实际选型还需叠加温度、海拔、冷却方式等多重降额修正系数，不能简单按标称电流选取。

短路分断能力：必须大于安装位置的最大预期短路电流。储能场景下建议分断能力不低于 100kA，大容量多簇并联系统建议更高。分断能力不足可能导致熔断器炸裂或持续燃弧。

I²t 配合：熔断器的总清除 I²t 值应小于被保护器件（如 IGBT、电缆）的耐受 I²t 值，确保故障时熔断器先于被保护器件动作。

工程高频踩坑：直接选用交流熔断器用于直流回路；熔断器电流选型偏小，簇间环流引发非预期熔断；选型过大，故障时熔断响应迟缓，无法有效保护线缆和电池；忽略 I²t 配合，导致被保护器件先于熔断器损坏。熔断器选型是直流设计的难点之一，不能简单将额定工作电流放大一档了事。

02、直流断路器（直流塑壳）：直流总母线保护

直流断路器具备主动分断能力，可以接通、承载和分断正常工作电流，在短路故障下主动切断故障回路。多用于汇流柜总输出回路、PCS 直流输入端，部分方案中也用于电池簇支路保护。

选型逻辑：额定直流电压：必须匹配储能系统直流最高电压，并预留足够裕量。严禁将交流断路器直接用于直流回路——交流断路器依靠电流自然过零点辅助熄弧，直流工况下灭弧难度远高于交流，故障状态下可能出现电弧无法熄灭、设备烧毁等严重后果。

额定持续电流：匹配回路长期最大工作电流，并考虑环境温度等降额因素。短路分断能力 Icu/Ics：必须大于安装位置的最大预期短路电流。集中汇流母线位置，全部并联电池簇可能同时向短路点馈入能量，预期短路电流数值大，对断路器分断能力要求更高。

保护特性与配合：直流塑壳断路器通常具备过载长延时保护和短路保护特性，需要与上下游熔断器完成保护配合，实现故障选择性。

保护配合的核心目标：当单一路电池簇内部发生短路时，仅该支路熔断器熔断，总断路器不动作，实现故障簇单独切除，其余电池簇持续运行。若总断路器先行动作，导致整舱全部停机，即为保护配合失效。

直流电弧的产生机理，储能直流系统隐藏的安全风险

交流电流每周期穿越零点，电弧能自然熄灭。直流没有过零点，电弧一旦建立就可能持续燃烧，弧柱温度可达 3000℃ 以上，足以熔毁铜排、引燃绝缘材料。

01、直流电弧的常见类型

按电弧与电路的连接关系，通常分为三类：

串联电弧（最隐蔽）：铜排螺丝松动、端子压接失效、接插件氧化等导致接触电阻增大，大电流流过时发热打火。故障电流受负载限制，不会明显超过正常值，熔断器和断路器通常无法识别，设备表面仍在运行。

并联电弧（破坏力最大）：不同电位导体间绝缘破损短接，故障电流大，能量释放剧烈。

接地电弧：导体对柜体绝缘失效，产生对地放电。

此外，带负荷拉隔离开关、带电插拔直流接头等操作会产生操作电弧，属于典型违章场景。

02、串联电弧：最危险也最难发现

串联电弧不产生大短路电流，传统保护难以触发，但持续高温会逐渐碳化绝缘，最终演变为并联电弧甚至起火。故障演化路径：串联电弧 → 绝缘碳化 → 并联电弧 → 热失控 → 火灾。

03、电弧故障检测

传统过流保护对串联电弧存在盲区，需依靠 AFDD/AFCI 检测电弧高频特征信号并主动切断回路。AFDD 是传统保护的补充而非替代，完善的防护应是多层级的：合理选型与工艺减少诱因，熔断器和断路器负责大电流分断，AFDD 负责小电流电弧检测。

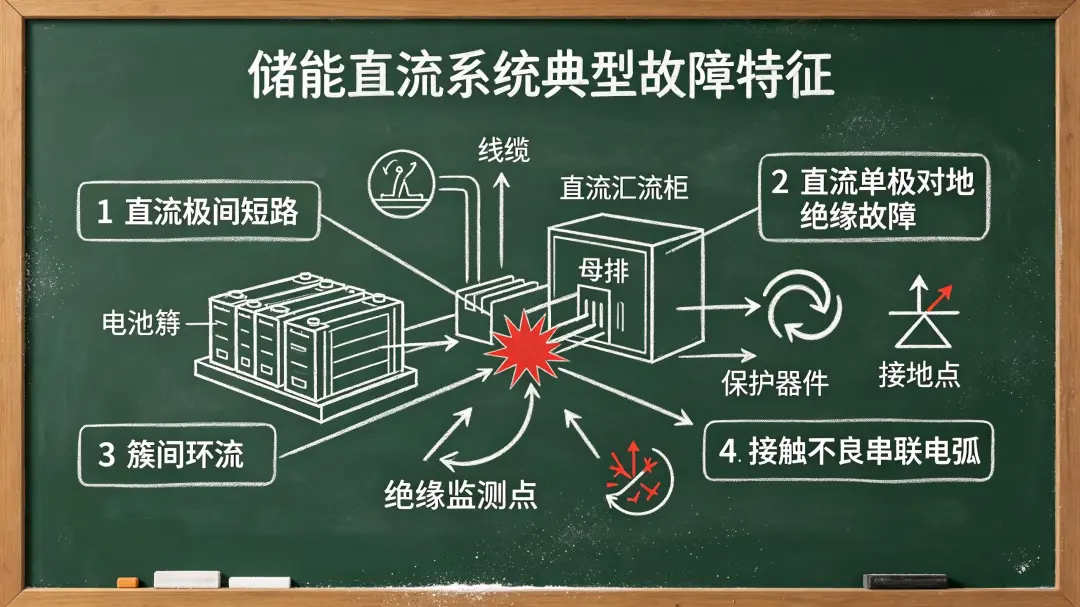

储能直流系统典型故障特征

与交流系统相比，直流故障表现形式有显著差异，以下梳理四类典型故障。

01、直流极间短路

全部并联电池簇同时向短路点释放能量，短路回路时间常数小（<5ms），电流上升速率极快。特征：电流急剧飙升，母线电压瞬间跌至近零，伴随巨大火花。分断能力不足时电弧持续燃烧，极易诱发起火。

02、直流单极对地绝缘故障

单极接地不形成完整短路回路，系统仍可运行。特征：母线电压正常，无过流，绝缘监测装置告警。但非接地极对地电压异常升高，考验绝缘水平；另一极再接地即形成极间短路。绝缘告警不可随意复位。

03、簇间环流

环流是多簇并联的固有特性，非严格故障。SOC、内阻差异必然产生环流，只能抑制不能消除。表现为部分支路反向电流、温升不均、额外损耗增加，极端工况下可能触发熔断器非预期熔断。

04、接触不良串联电弧

端子松动、压接失效等导致接触电阻增大，产生持续电弧。无明显过流，常规保护无法识别，隐蔽性最高。持续高温碳化绝缘，最终演变为并联电弧甚至起火，需依靠 AFDD/AFCI 补充检测。

储能直流保护动作逻辑，直流、交流保护核心差异

01、直流系统分层保护逻辑

采用分级保护思路，核心原则是"故障就近隔离，逐级冗余兜底"：

PACK级保护：模组/ PACK出口熔断器，毫秒级切断故障模组，故障影响控制在最小单元。

簇支路级保护：每路电池簇支路熔断器，单簇故障优先熔断本支路，隔离故障簇。

汇流柜总保护：直流断路器，母线短路或下级保护失效时切断整舱直流输出。

PCS直流侧保护：内置过压、过流、短路保护，接收BMS信号封锁脉冲。

BMS系统级保护：检测严重异常时下发停机指令，连锁跳开交直流设备。

选择性配合的核心难点：直流故障电流上升速率极快（di/dt可达数十kA/μs），选择性窗口被压缩至微秒量级，上下级器件整定配合必须极为精确。

02、直流侧保护 VS 交流侧保护关键差异

储能直流系统现场运维关键提示

严禁交直流器件混用：交流断路器、交流熔断器不能直接用于直流回路，存在电弧无法熄灭的重大安全风险。

多簇并联项目，选型不能只参考额定电流，必须核算最大预期短路电流，校验熔断器、断路器短路分断能力。

隔离开关仅用于无负荷隔离作业，严禁带负荷操作隔离开关，避免人为制造直流电弧。

收到直流单极接地绝缘告警，不可简单复位告警继续运行，必须排查故障点，单极接地属于重要预警信号。

运维重点关注汇流柜铜排、电缆端子紧固力矩与温升，红外成像是识别接触不良隐患的有效手段。

重视上下级保护配合验证，既要避免小故障整舱停机，也要防止故障发生全部保护拒动。

行业代表企业

宁德时代新能源科技股份有限公司

全球储能电芯龙头企业，实现电芯储能系统回收全产业链布局。针对多簇并联直流系统开展大量试验，输出直流器件选型、保护配合技术规范，从电池簇源头优化簇间一致性，降低并联环流风险，产品覆盖电网侧、工商业全场景储能项目。

阳光电源股份有限公司

国内储能 PCS 与系统集成双龙头企业。面向预制舱集中汇流主流架构，完成直流短路电流仿真、熔断器‑断路器保护配合校核工作，建立预制舱直流系统标准化设计体系。严格规范汇流柜铜排搭接、线缆布线工艺，配套直流绝缘监测、电弧故障检测成套解决方案，从设计源头降低直流电弧、保护逻辑失配等工程风险，服务大量大型储能电站项目。

科华数据股份有限公司

国内储能系统集成第一梯队企业，深耕工商业与电网侧储能市场。形成预制舱直流系统完整标准化设计规范，明确直流汇流柜配置方案、直流器件选型准则与保护配合基本原则。项目前期必开展直流短路电流仿真核算，充分评估多簇并联带来的短路能量放大问题，规避直流器件选型、保护整定方面常见工程隐患，保障储能直流回路可靠运行。

亿纬锂能股份有限公司

储能电芯及系统解决方案核心供应商。面向大型储能电站输出标准化电池簇直流接口技术规范，对直流回路短路耐受能力、簇间环流抑制提出明确设计约束。协同系统集成商完成直流侧保护器件匹配与校验工作，兼顾电池侧与系统侧安全边界，产品深度参与国内多个沙戈荒、电网侧大型储能基地的直流系统建设。

读懂直流回路，读懂储能安全的底层逻辑

行业更多目光聚焦电芯性能，但直流电气回路是连接电池与 PCS 的能量大动脉。集中汇流架构下，多簇并联带来环流、巨大短路能量；叠加直流电弧无法自然熄灭的固有物理特性，让直流系统的设计、选型、保护逻辑，和大家熟悉的交流系统存在本质区别。

直流熔断器、直流断路器不能简单套用交流器件选型思路；保护不等于器件堆砌，要实现分级配合，尽可能将故障限制在最小范围。同时要高度警惕端子松动带来的串联直流电弧，这类隐患没有明显大过流，常规保护不会触发，潜伏在设备运行过程中。

研发、集成、调试、运维从业者，需要跳出交流电气固有思维，读懂储能庞大的直流电气回路，理解母线架构、并联簇特性、故障特征、保护动作边界，是做好储能系统安全设计、识别现场隐患的重要基础。随着大型储能电站规模持续扩大，并联簇数量不断增加，直流系统设计的重要性还会持续提升。
