阴离子交换膜（AEM）电解槽的三大关键技术要素：电堆结构设计、进液方式选择及平衡装置（BOP）配置优化。
一、AEM电解槽电堆结构解析
1.1 单体电池架构
典型AEM电解单元采用多层复合结构（图），主要包含：
- 双极板：承担电流传导与流场分布功能
- 电极层：镍基催化剂涂层实现高效析氢/析氧
- 阴离子交换膜：实现OH-选择性传导
- 密封系统：确保气液介质严格隔离
图：AEM单电池示意图
1.2 多电池集成方案
工业级装置通过层叠式组堆实现电压扩展（图2），关键技术特征包括：
- 端板压装系统：维持接触电阻稳定性
- 流场拓扑优化：保障电解液均布性
- 电势梯度管理：降低边缘效应影响

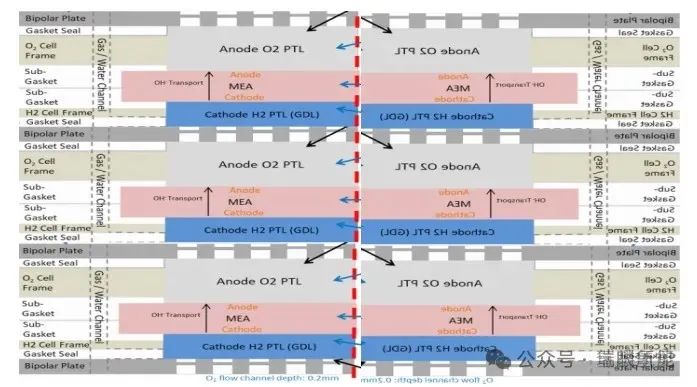

图：AEM多电池示意图
二、AEM电解槽进液方式对比分析
2.1 进液模式分类
1. 平衡式循环：阴阳极室同步通入电解液
2. 差压式循环：单侧进液（阳极或阴极）
3. 差异化介质注入：两极室通入不同组分液体（如阴极注水/阳极注碱液）

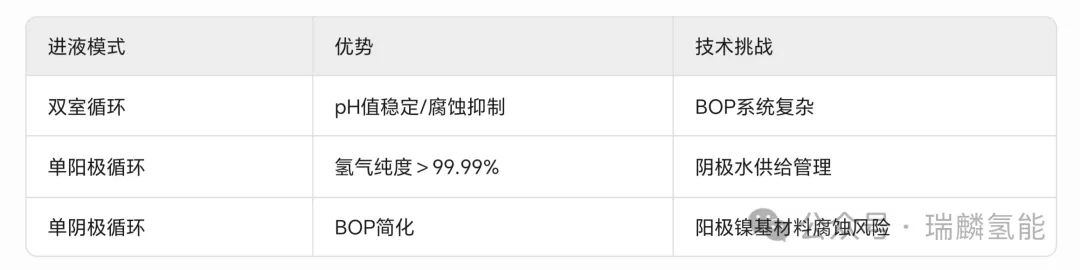

2.2 技术特性比较
实验验证结论：
- 双室循环工况下（1M KOH溶液），电池阻抗最低（＜0.25Ω·cm²）
- 单侧进液运行300h后，膜电极接触电阻上升幅度达18%-25%
- 阴极纯水/阳极碱液方案可维持阳极pH＞9，实现＞5000h耐久性测试
2.3 进液方案选择建议
虽然双室循环具备最佳电化学稳定性，但单阳极循环方案因具备以下优势成为主流发展方向：
1.BOP系统简化30%-40%
2. 氢气产物无需二次纯化
3. 适配电化学压缩技术（工作压力＞3MPa）
三、AEM系统平衡装置（BOP）配置优化

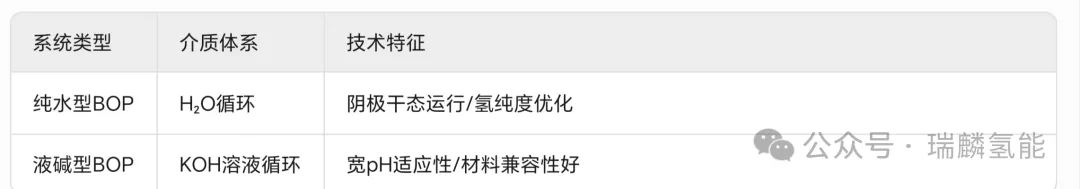

3.1 基础架构对比

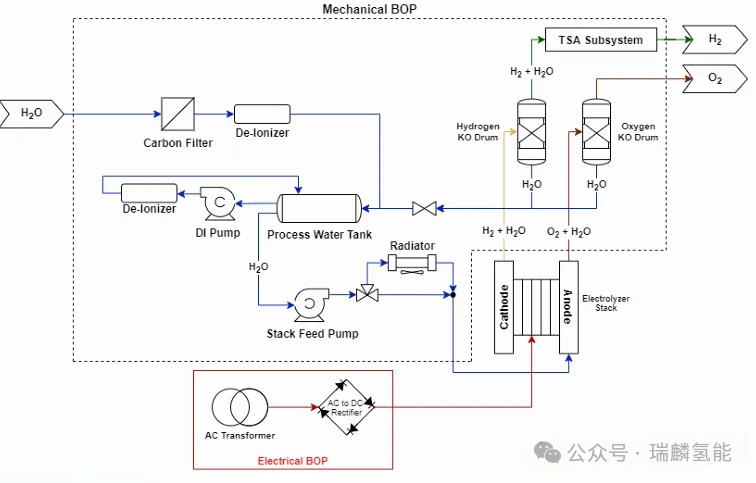

图：AEM纯水型BOP示意图

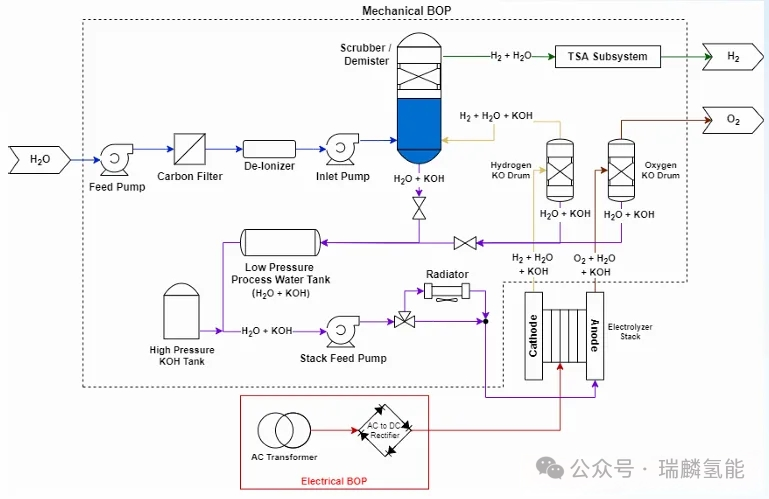

图：AEM液碱型BOP示意图
3.2 优化方案演进
- 液碱系统升级版：
- 集成在线碱浓度监测（精度±0.05mol/L）
- 增设膜脱气装置（氧含量＜10ppm）

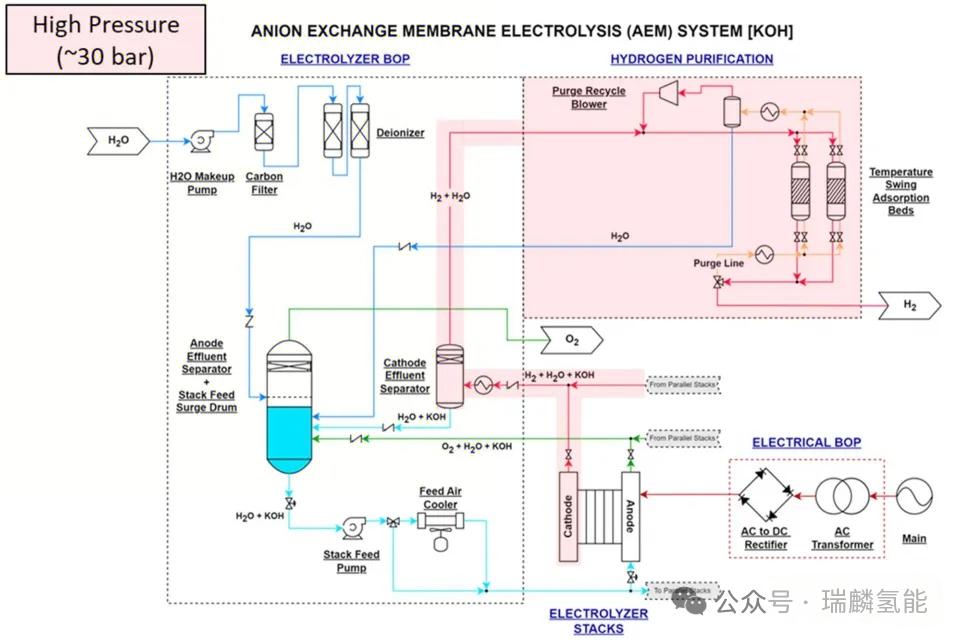

图：优化后AEM液碱型BOP示意图
- 纯水系统升级版：
- 多级反渗透预处理（电阻率＞15MΩ·cm）
- 阴极自湿润流道设计（润湿角＜30°）

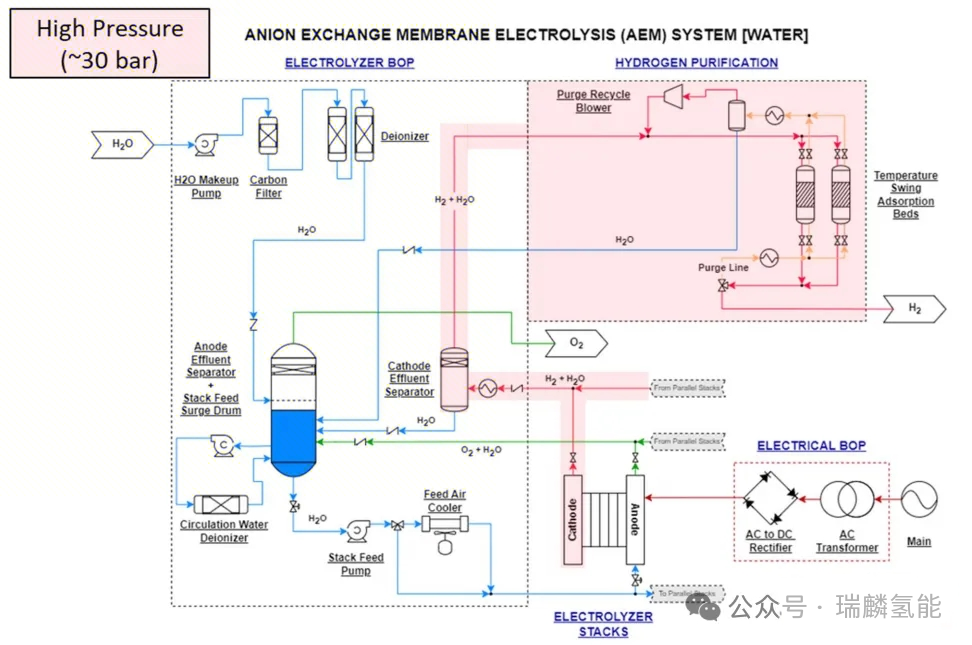

图：优化后AEM纯水型BOP示意图
技术发展展望：
随着新型交联型阴离子膜（溶胀率＜5%）与三维多孔传输层（孔隙率＞70%）的应用突破，单阳极循环配合纯水BOP的系统方案有望实现＞3A/cm²@2V的工业级应用指标。
