本方案针对埃塞俄比亚当地电网供电不稳、停电频发的小型工商业商铺用电痛点，设计一套光伏 + 储能一体化离并网供电系统，依托光伏发电自发自用，储能电池完成电能存储，逆控一体机实现电能变换、并网与离网切换。

屋顶光伏安装图

一、系统总体配置概述

本项目为埃塞俄比亚小型商铺工商业光伏储能系统，系统总光伏装机容量 28.38kW。

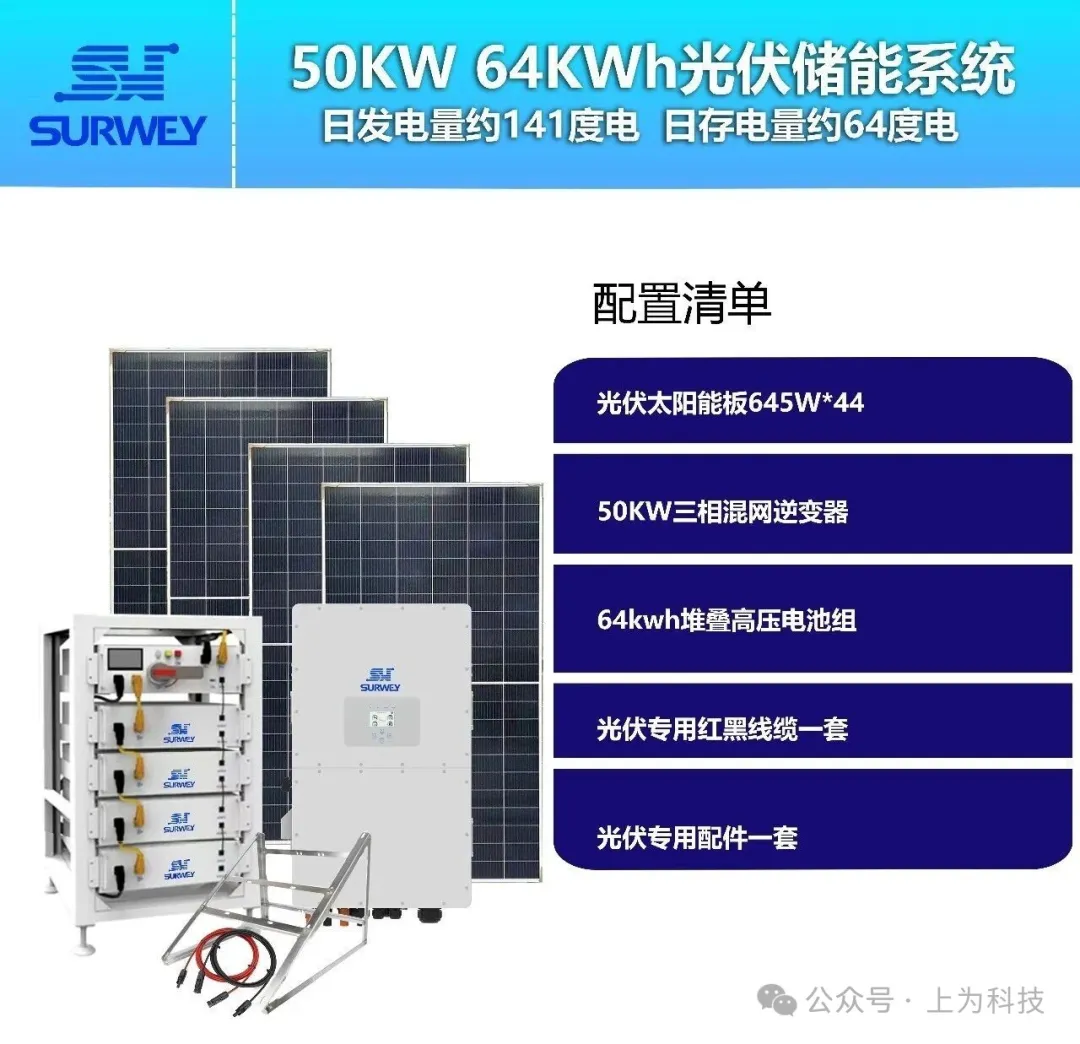

系统配置图

系统采用 44 块 645W N 型双面光伏组件、50kW 逆控一体机、64kWh 高压堆叠磷酸铁锂储能电池。电池与逆控一体机通过 BMS 通讯联动，实现充放电智能管控。系统具备并网发电、离网后备供电双重模式，日均光伏发电量 141kWh，储能系统可用存储电量 64kWh。整套系统兼顾自发自用、削峰填谷、停电后备供电功能，适配商铺照明、制冷、小型加工设备负荷。

二、项目主要设备参数介绍

（1）645W 光伏组件

本项目采用 645W N 型双面单晶光伏组件，电池片规格 132 片 N 型单晶，组件尺寸 2382×1134×30mm，单块重量 32.3kg。组件开路电压 49.60V，工作电压 41.42V，工作电流 15.58A，组件转换效率 23.9%。组件采用双玻半钢化镀膜玻璃封装，IP68 高防护接线盒，耐风沙、耐高低温，适配埃塞俄比亚户外高温、强紫外线环境，具备优异的户外长期发电稳定性。44 块组件分为 4 串，每串 11 块，为整套系统提供清洁直流电能。

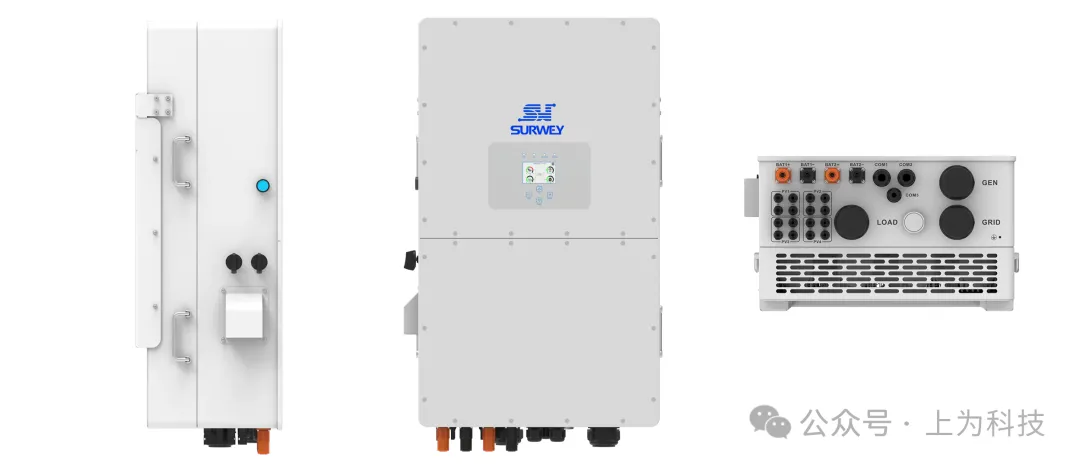

（2）50kW 三相混网逆控一体机

50kW 储能逆控一体机集成光伏 MPPT 充电、电池双向变流、并网 / 离网逆变功能，支持两路电池接入，电池电压工作区间 160~800V；光伏侧 MPPT 电压范围 150~850V，最大直流输入电压 1000V，内置 4 路独立 MPPT 跟踪通道，适配 4 路光伏组串接入。设备额定交流输出功率 50kW，离网峰值功率可达额定功率 1.5 倍，支持 3L+N+PE 三相四线输出，功率因数 0.8 超前～0.8 滞后。设备集成完整保护功能，具备直流反接、过压、过流、孤岛保护，IP65 防护等级，-40℃~+60℃宽温运行，智能风冷散热，可实现光伏、电池、电网、负载多源电能协同调度。

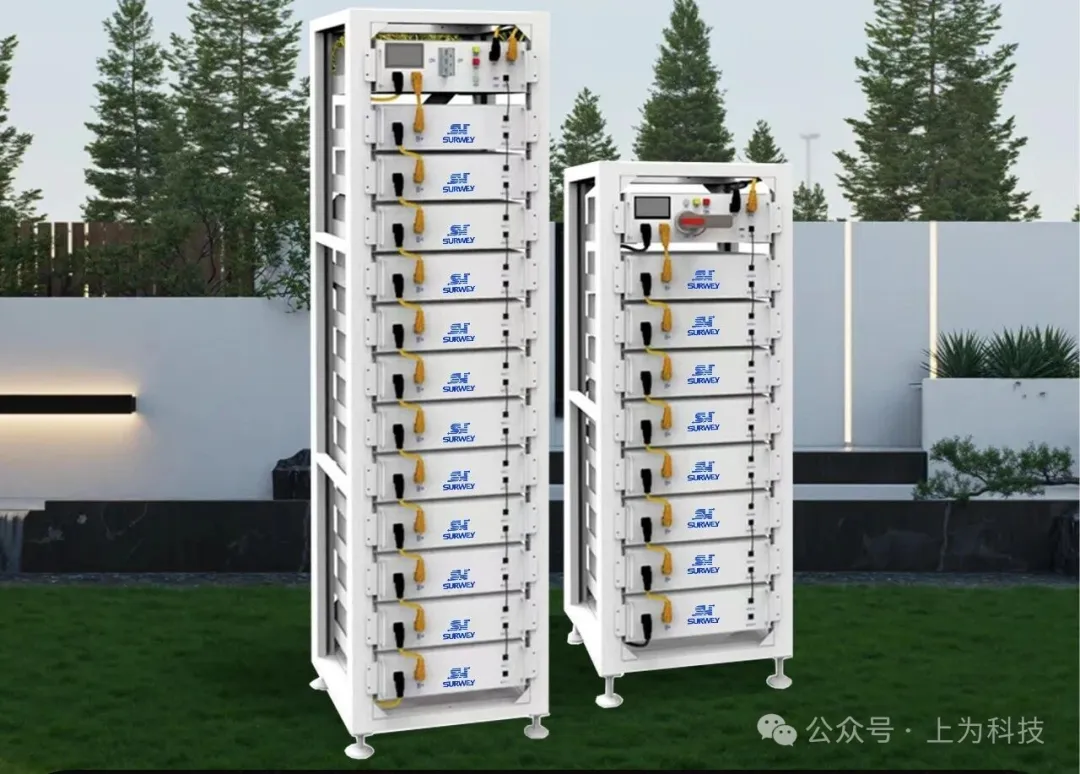

（3）64kWh 高压堆叠储能电池

本项目配置 1 套 64kWh 机架式高压堆叠磷酸铁锂储能电池，电芯类型 LiFePO4，单模组标准电压 51.2V，标称容量 314Ah；系统4组电池组串联后额定电压 204.8V，系统工作电压区间 166.4~232V，落在逆控一体机电池电压工作范围之内。系统电量 64.3kWh，额定直流功率 30.0kW；推荐充放电电流 100A，最大充放电电流 150A，峰值放电电流可达 350A（2 分钟，25℃）。电芯循环寿命≥6000 次（25℃±2℃，0.5C/0.5C，90% DOD，70% EOL），通讯支持 CAN2.0/RS485，可与逆控一体机 BMS 通讯联动，实时监测电芯电压、温度、SOC 状态，自动均衡与电池保护。设备防护等级 IP20，机架落地式安装，工作温度充电 0℃~55℃、放电 - 20℃~55℃，适配非洲工商业储能场景，保障夜间与断电工况的电能稳定输出。

三、光伏组串电气参数校验

本系统光伏组件每串由 11 块 645W 组件串联，需要校核组串开路电压、工作电压是否落在逆变器 MPPT 工作区间（150~850V）与最大直流耐压 1000V 限值内。

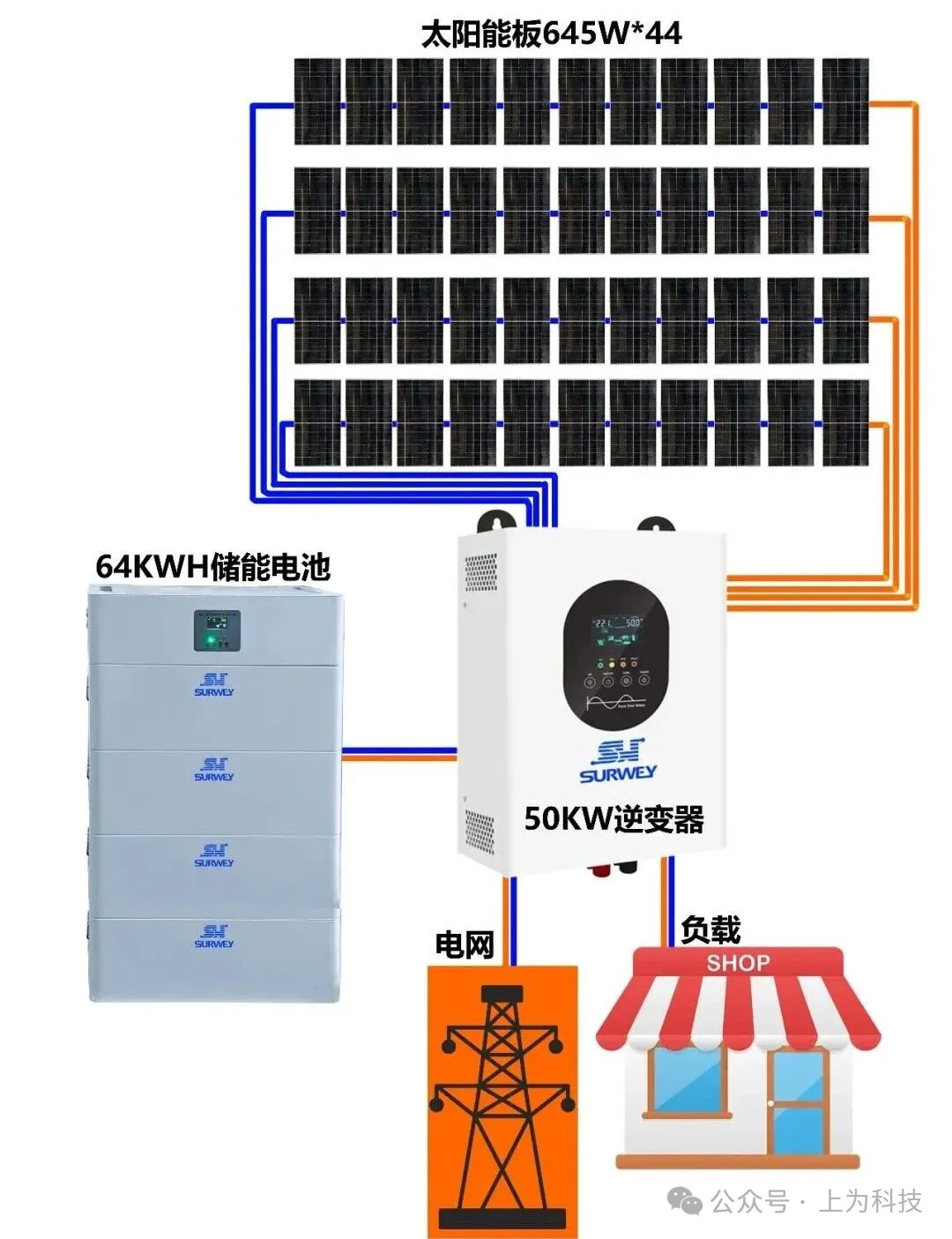

系统拓扑参考图

单块组件 STC 开路电压 49.60V，11 块串联，标准温度下整串开路电压 = 49.60V×11=545.6V；考虑低温环境，组件开路电压上升，低温极限工况下，组串最高开路电压低于 850V，小于逆变器 1000V 最大直流输入电压。单块组件 STC 工作电压 41.42V，11 块串联后组串工作电压 = 41.42×11=455.62V，落在逆变器 150~850V 的 MPPT 跟踪电压范围内。

每串组件工作电流 15.58A，4 路组串分别接入逆变器 4 个独立 MPPT 端口，每路 MPPT 可独立跟踪最大功率，组串电流在逆变器允许 PV 输入电流限值内。

整套光伏阵列装机 28.38kW，项目预估日均光伏发电量 141kWh；配套 64kWh 储能电池，系统最大存储电量 64kWh。光伏直流电能经过 MPPT 升压优化后送入逆控一体机，可直接供给交流负载，多余电量存入储能电池，电气参数全部匹配，无超压、超流风险，保障长期安全运行。

四、系统运行原理

系统具备并网、离网两种工作模式，由 50kW 逆控一体机统一调度光伏、储能、电网、商铺负载之间的电能流向。

系统工作运行原理视频

白天光照充足时：光伏阵列接收太阳能，将光能转换为直流电，4 路组串直流送入逆变器四路 MPPT 模块，MPPT 实时追踪光伏阵列最大功率点，提取最大直流电能。电能优先转换为三相交流电供给商铺现场用电负荷，满足商铺照明、制冷、小型设备用电；光伏发电量大于商铺实时用电功率时，多余直流电能通过逆变器双向变流单元，为 64kWh 储能电池充电，直至电池满电。

夜间或阴天弱光：光伏无发电，储能电池释放直流电送入逆控一体机，逆控一体机将直流逆变为三相交流电，持续供给商铺负荷。

电网正常并网模式：系统可与本地电网联动，负荷用电优先光伏自发自用，储能做削峰填谷；

电网故障停电，系统自动触发孤岛保护，快速切换至离网运行模式，切断与电网连接，由光伏 + 储能联合保障商铺关键负荷不间断供电，避免停电造成经营中断。BMS 实时上传电池电压、SOC、温度数据给逆控一体机，联动控制电池充放电，防止过充、过放，保护电池安全。

五、系统可带负载功率与持续供电时长

系统交流侧由 50kW 逆控一体机供电，持续额定输出功率 50kW，短时峰值功率 75kW（10s），可带动商铺内三相制冷设备、照明、插座、小型加工机具等混合负载。储能电池可用存储电量 64kWh，在仅依靠储能供电、无光伏补光的夜间工况下，可根据商铺负荷估算持续供电时长：

1.若商铺基础负荷 10kW：64÷10=6.4 小时；

2.若商铺夜间基础负荷 6kW：64÷6≈10.6 小时；

3.若商铺低负荷 4kW：64÷4=16 小时。 白天有光伏持续发电补充储能，可进一步延长后备供电时长。系统优先保障商铺关键负荷，非必要大功率设备可按需分级投切，最大化利用储能电量，应对长时间停电场景。

六、结论

本系统通过 28.38kW 光伏阵列搭配 50kW 逆控一体机与 64kWh 高压储能电池，充分利用当地太阳能资源，实现自发自用 + 停电后备供电。经过电气校核，4 串 11 块组件的组串方案电压电流均在逆变器安全工作区间，设备选型匹配，硬件具备高温、风沙环境适应性，适合埃塞俄比亚当地户外工况。

系统日均光伏发电 141 度，储能可存储 64 度电能，白天光伏发电直接供商铺使用，多余电量存储，夜间或停电由储能供电，有效降低商铺对不稳定电网的依赖，减少外购电费支出，规避突发停电带来的经营损失。整套方案结构成熟，运维简单，兼顾经济性与供电可靠性，满足小型工商业商铺稳定用电需求，是适合当地场景的分布式光伏储能解决方案。
