塞内加尔市政电网基础设施薄弱，供电稳定性差，居民楼栋频繁遭遇停电、电压不稳等问题，严重干扰居民日常生活。为解决楼栋持续用电需求，本项目设计一套离网型光伏储能供电系统，依托本地充足太阳能资源，利用光伏组件捕获光能，搭配储能电池存储富余电能，配合混合逆变器完成电能转换与调度，整套设备耐温区间宽、防护性能优异，适配塞内加尔高温环境。

一、项目概况

本项目位于塞内加尔居民楼栋，建设离网光伏储能供电系统。总装机容量 12500W；总储能容量 32kWh；配套一台 12kW 三相混合逆变器作为能量控制核心。系统日均发电量 62kWh，日可存储电量 32kWh。系统可在断电或无日照时段，依靠储能电池持续为楼栋居民负载供电，有效解决当地经常性停电难题，为楼栋提供稳定清洁电力供应。

二、系统总体配置及主要设备参数介绍

2.1 系统配置概述

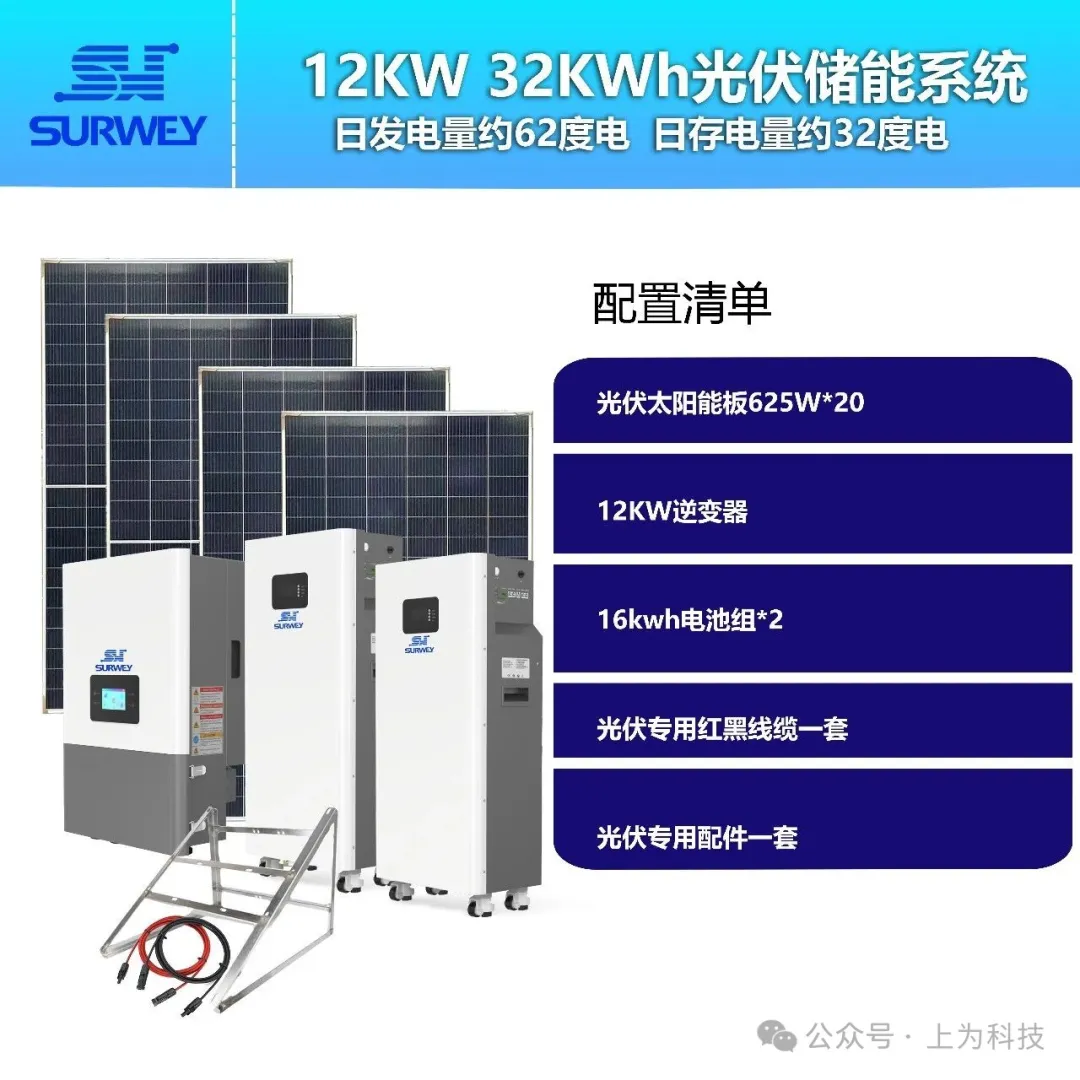

系统配置图

光伏总装机 12500W，由 20 块 625W 双面 N 型光伏组件组成，储能系统采用 2 台 16kWh 落地式低压锂电池并联，总储能容量 32kWh；配置一台 12kW 三相混合逆变器作为能量管理核心，配套光伏专用线缆、支架以及配件。系统日均发电量 62 度，日可存储电量 32 度。

2.2 主要设备介绍

（1）625W 双面 N 型光伏组件

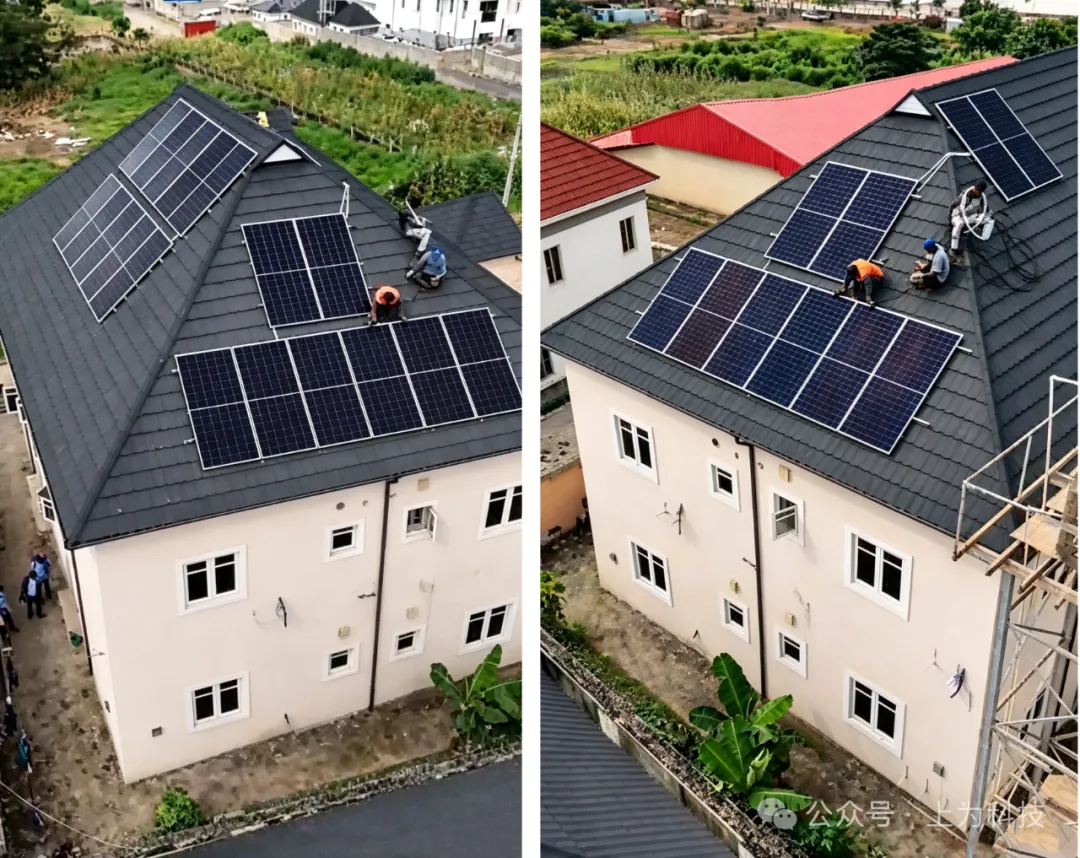

屋顶光伏板阵列图

组件采用 N 型双面电池技术，单块额定功率 625W，组件转换效率 23.14%，背面最高可实现 25% 发电增益。组件尺寸 2382×1134×30mm，配备 2.0mm 高透减反玻璃，IP68 防护等级接线盒，内置旁路二极管，有效降低组件热斑风险。组件具备优异弱光发电性能与良好温度系数，高温工况下功率衰减更小，适配非洲强光照、高温气候。组件采用 MC4 兼容连接器，安装维护便捷。本项目共计 20 块组件，分为 2 串，每串 10 块，两组串独立接入逆变器两路 MPPT 通道，提升光伏能量捕获效率。

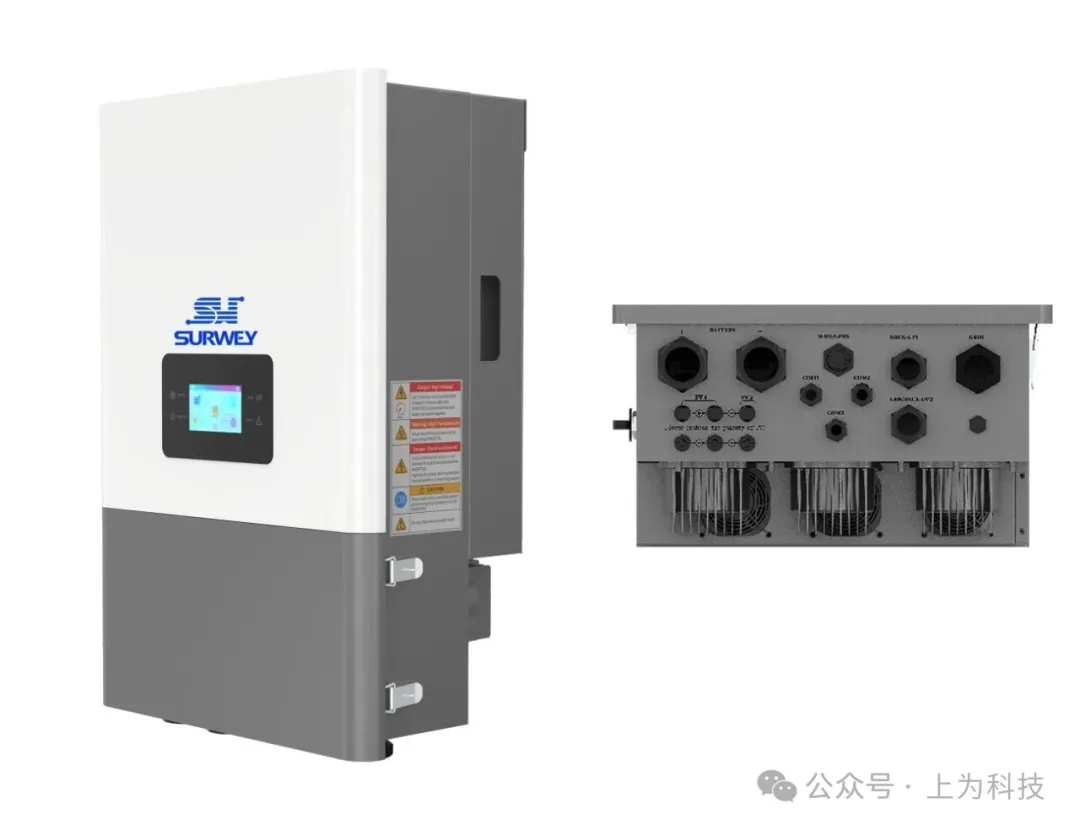

（2）12kW 三相混合逆变器

12kW 三相混合逆控一体机，IP66 高防护等级，支持并网、离网双模式运行，搭载两路独立 MPPT 光伏输入通道，可分别接入两组光伏串。逆变器支持三相不平衡输出，可外接柴油发电机作为备用电源，最大充放电电流 250A。设备内置全套电气保护功能，包含过压、欠压、过流、过载、高温保护，支持 RS485、WiFi 通讯，可远程监控系统运行数据。设备工作温度区间宽，可适应塞内加尔高温环境，实时协调光伏、电池与负载之间能量流动，保障电能稳定输出，是整套系统能量调度核心设备。

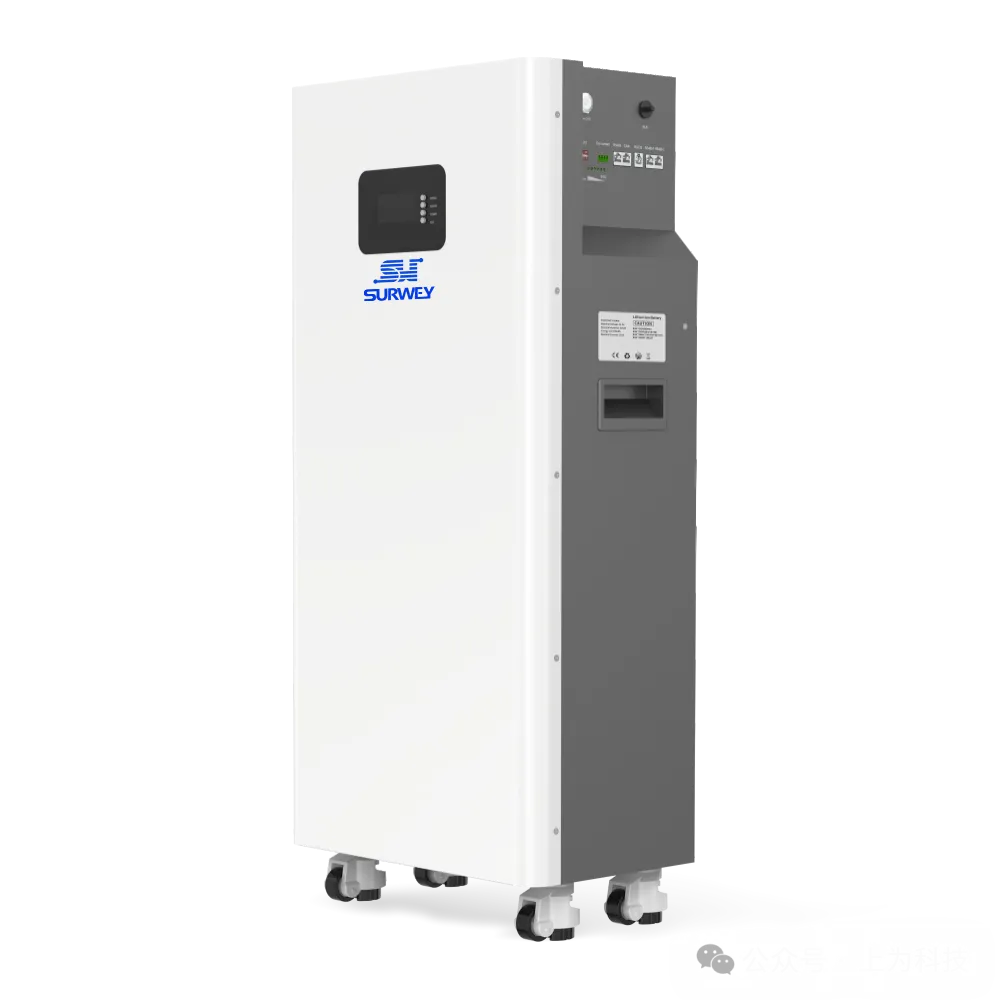

（3）32kWh 立式低压储能电池组

储能系统由 2 台 16kWh 立式落地低压锂电池并联组成，总容量 32kWh，单体电池额定电压 51.2V，额定容量 314Ah，采用磷酸铁锂电芯。电池循环寿命可达 8000 次以上，放电深度最高可达 90%，使用寿命长。电池自带落地支架与移动滚轮，现场安装便捷，配备触摸屏控制面板，可实时监控电池运行状态。电池支持最多 15 台并联扩展，兼容主流逆变器品牌；内置完善 BMS 电池管理系统，具备过充、过放、过流、温度保护功能，工作温度范围广，适配塞内加尔高温工况，稳定存储光伏富余电能，保障夜间或阴雨天持续供电。

三、光伏组串电气参数校核

本项目光伏组件型号为 625W 双面 N 型组件，单块组件 STC 条件下开路电压 48.8V，工作电压 41.5V；每串由 10 块组件串联，单串开路电压：48.8V ×10=488V，单串最大功率点电压：41.5V ×10=415V。

逆变器 MPPT 电压工作区间为 200~800V，单串工作电压与开路电压均落在逆变器 MPPT 工作范围之内。STC 条件下单块组件短路电流 16.00A，工作电流 15.06A，每串组件串联后，组串工作电流保持 15.06A，两组串独立接入两路 MPPT，两路电流互不干扰。逆变器单路 MPPT 支持最大输入电流满足组串电流要求。

在塞内加尔当地低温清晨工况下，组件开路电压小幅上升，计算最高开路电压仍低于逆变器光伏侧最大耐压值，不会造成逆变器损坏。高温正午时段，组件工作电压下降，仍处于 MPPT 追踪区间，逆变器可正常捕获光伏功率。两路 MPPT 独立控制，两组串发电状态互不影响，提升系统发电量。

四、系统运行原理

整套光伏储能系统为离网优先运行模式，系统能量调度分为白天、夜间两种工况。

系统运行原理视频

白天光照充足时段，625W 光伏阵列吸收太阳能，将光能转化为直流电，直流电输送至12kW 混合逆变器。逆变器内部 MPPT 模块实时追踪光伏阵列最大功率点，最大化采集光伏电能。电能优先转换为交流电供给楼栋居民用电负载；当光伏发电功率大于楼栋实时用电功率时，多余电能将通过逆变器双向变流功能，存入 32kWh 磷酸铁锂储能电池组；电池 BMS 持续监测电池电压、电流、温度，控制充电电流，保障电池安全充电。

当光照减弱、傍晚或者阴雨天，光伏阵列发电功率无法满足居民用电需求时，系统自动切换供电来源，储能电池释放直流电送入逆变器，逆变器将直流电逆变为稳定交流电，持续为楼栋负载供电。电池 BMS 实时管控放电参数，防止电池过放。若遇到长时间连续阴雨天气，电池电量消耗至保护阈值，系统可接入备用柴油发电机作为补充电源，发电机交流电经逆变器整流后，一方面直接供给负载，同时为储能电池补电。逆变器全程监测光伏、电池、负载的各项电气参数，出现异常时触发保护动作，保障整套系统安全运行。

五、系统可带负载功率与持续供电时长测算

本系统储能总容量 32kWh，考虑电池最大放电深度 90%，系统可释放有效电量为 28.8kWh。结合居民楼栋用电场景，区分不同负载工况测算供电时长。

工况 1：基础生活负载（照明、手机充电、电视机、小型冰箱），总用电功率 3kW。 持续供电时长：28.8kWh ÷3kW =9.6 小时。可满足居民晚间基础生活用电，保障楼栋照明、家电使用。

工况 2：中等负载（增加风扇、小型水泵等设备），总用电功率 5kW。 持续供电时长：28.8kWh ÷5kW =5.76 小时。

工况 3：全负载满负荷使用，总功率上限不超过逆变器额定输出 12kW。 持续供电时长：28.8kWh ÷12kW =2.4 小时。该工况适合短时大功率设备使用，不建议长时间满负荷运行。

系统日均光伏发电量 62kWh，白天光伏发电除供给日间居民用电外，剩余 32kWh 可存入储能电池，为夜间用电储备电能。在光照良好的日子，可实现白天自发自用，夜间储能供电，基本实现楼栋电力自给。若遇到连续阴雨天，储能电量不足时，可启动备用发电机补充能源。

六、系统安全设计

系统具备多层安全防护设计。

光伏阵列侧组件自带旁路二极管，抑制热斑效应；光伏直流侧可配置直流断路器，检修时可切断光伏输入。

储能电池内置 BMS 电池管理系统，实时监测电芯电压、温度，具备过充、过放、过流、高温保护，异常状态下自动切断电池输出。

逆变器集成全套电气保护，包含过压、欠压、过载、短路、过热保护，故障自动停机。

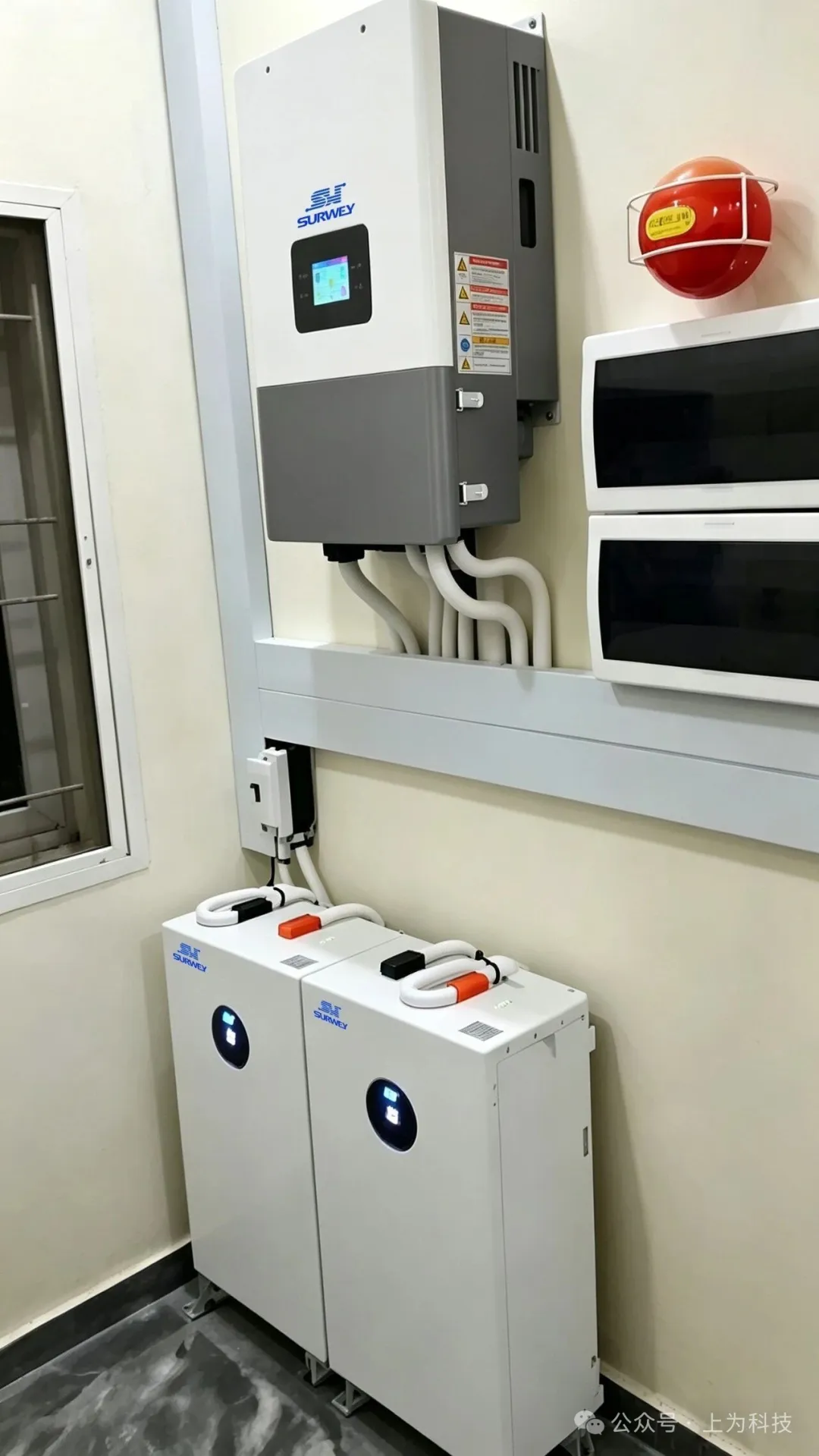

逆变器和电池室内安置图

所有设备具备较高防护等级，可抵御粉尘、水汽侵蚀，适配塞内加尔户外高温环境。系统接地设计完善，降低漏电风险。设备支持远程监控，运维人员可远程查看发电量、电池 SOC、负载功率等数据，便于日常运维，提前排查故障隐患。

七、结论

本塞内加尔居民楼栋光伏储能系统，选用 625W双面光伏组件、12kW混合逆变器、32kWh长循环磷酸铁锂储能电池，系统配置合理，组串电压电流经校核完全匹配逆变器 MPPT 工作范围。

系统日均发电量 62 度，日存储电量 32 度，能够有效利用当地丰富太阳能资源，为楼栋居民提供稳定清洁电力。系统白天光伏发电自发自用，富余电能存储至电池；夜间依靠储能供电，有效解决当地市政电网供电不稳定、频繁停电的痛点。

整套设备耐高温、可靠性强，电池循环寿命高，长期运维成本低。系统支持备用发电机接入，进一步提升供电冗余度。方案兼顾技术可行性与经济性，可满足居民日常用电需求，改善当地居民用电条件，具备良好应用价值。
