看不见的波形畸变，藏在储能并网背后的电能质量隐患

储能电站并网之后，很多人只关注功率、容量、充放电效率，却容易忽略电网波形本身的质量。部分储能项目投运后出现一些“说不清”的现象：站内变压器异常发热、电缆非预期温升、继电保护莫名误动、站内计量表计读数偏差，同一并网点周边其他用电设备频繁出现异常。

排查之后发现，设备本体硬件往往没有明显损坏，根源却常常指向储能并网注入电网的谐波、间谐波、电压波动、闪变等电能质量扰动。

储能依靠PCS完成交直流变换，大功率电力电子器件（如 IGBT）高频开关，会向电网注入特征谐波和高次开关谐波。当多个储能单元、大量预制舱集中并网，且电网阻抗与滤波电容形成谐振、多台PCS开关频率相近或控制策略不协调时，扰动就会叠加放大，可能超出 GB/T 14549、GB/T 24337、GB/T 12326 等国标允许范围，威胁电网和站内设备安全。

很多从业者对电能质量的理解仅仅停留在“测一下总谐波畸变率 THD”，但实际现场还有间谐波、电压波动、闪变、宽频振荡、多机并联谐振等多重问题，仅靠单点谐波检测难以完整反映真实风险。

看懂并网波形：谐波、间谐波、电压波动、闪变基础概念

理想的公用电网是标准50Hz正弦波。而储能、光伏这类电力电子设备并网，会让电压、电流波形发生畸变，衍生出谐波、间谐波、电压波动、闪变几大类典型扰动。

01、谐波

谐波是频率为 50Hz 整数倍的分量，例如2次（100Hz）、3次（150Hz）、5次（250Hz）、7次（350Hz）、11次（550Hz）、13次（650Hz）谐波。

通俗理解：在标准 50Hz 正弦波上面，叠加了一系列频率成倍增加的正弦小波形，把原本光滑的正弦波形"掰得凹凸不平"。

储能 PCS 以奇次谐波为主，其中 5、7、11、13次最为突出（三相三线制下 3次及3的倍数次谐波被抵消）；此外，IGBT开关频率（通常 5~20kHz）还会产生高次开关谐波。

我们常说的THD（总谐波畸变率），就是衡量所有谐波叠加之后波形畸变的总体程度，是电能质量最常用指标。依据 GB/T 14549，10kV并网点电压THDu 限值为4%，PCS输出电流 THDi限值为5%。

02、间谐波

频率不是 50Hz 整数倍的频率分量，叫做间谐波。它不是完整倍数关系——比如 150Hz 是 3 次谐波，而 120Hz（2.4 次）、175Hz（3.5 次）就属于间谐波。

储能PCS功率动态变化、电池SOC波动导致内阻变化、PWM调制边带效应、多台PCS之间相互耦合与环流、电网阻抗与滤波电容形成谐振，都很容易催生间谐波。

工程误区：很多项目只关注谐波，忽略间谐波。间谐波不会拉高THD数值（因为 THD 只算整数次），但依然会造成设备振动、噪音、表计计量异常、载波通信干扰、相量振荡，甚至在无源滤波器中被放大导致滤波器过载损坏，是储能现场很容易被漏掉的扰动。

03、电压波动

电网电压有效值出现快速的升降变化。储能大功率快速充放电切换、功率阶跃调节、AGC/AVC频繁响应指令，会造成并网点电压短时抬升或者跌落，称之为电压波动。

区别于永久性电压偏高偏低（电压偏差），电压波动属于短时间、往复式的幅值变化，通常用电压变动值占额定电压的百分比表示。

04、闪变（电压闪变）

电压幅值发生周期性或者准周期性小幅波动，会造成照明光源亮度明暗闪烁，因此叫闪变。闪变是电压波动对人眼视觉影响的主观评价，而非单纯的物理量。

分为短时闪变Pst（10 分钟观测周期）和长时闪变Plt（2 小时观测周期）。人眼对频率约 8.8Hz 的电压波动最为敏感，即使电压变动幅度仅 1%，也可能引起明显闪变感。

储能频繁的功率快速调节、AGC/AVC 频繁响应指令、间谐波与基波叠加产生的拍频效应，都容易诱发闪变。即便人眼看不到灯光闪烁，闪变超标依然会对电机、精密电力设备带来持续扰动。

小结

谐波、间谐波改变的是波形形状（频率域畸变）；

电压波动、闪变改变的是电压幅值大小（时域波动）；

间谐波与闪变存在耦合关系：间谐波与基波叠加会产生拍频效应，直接引发电压波动和闪变；

还有一类容易被忽略的次谐波（频率低于 50Hz），与台区低频振荡、电压闪变强相关。

四类扰动产生机理、危害、治理方式各不相同，需分而治之。

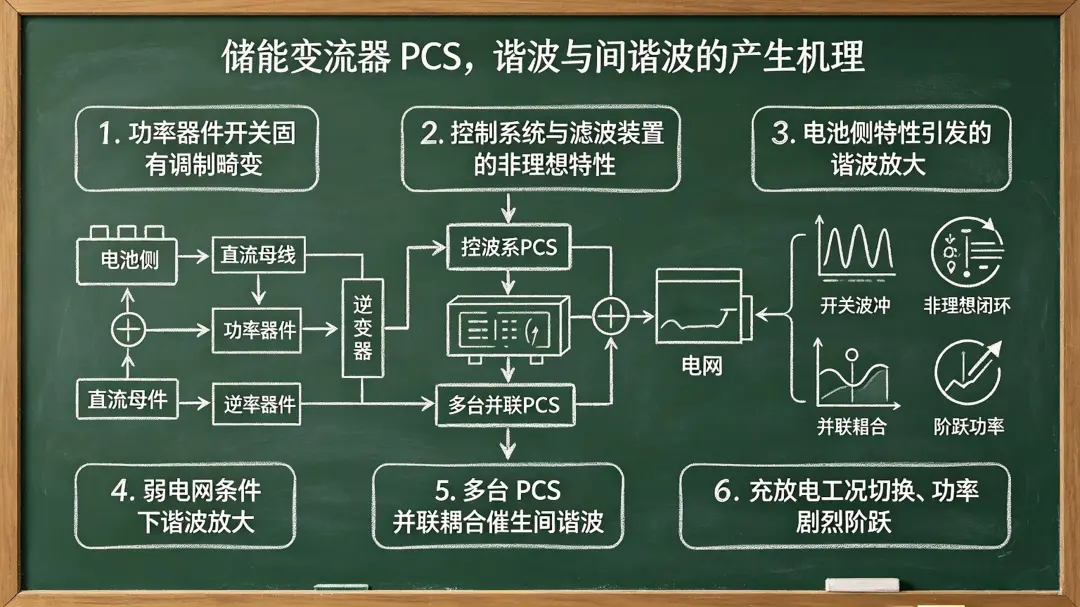

储能变流器 PCS，谐波与间谐波的产生机理

储能本身电池输出是平滑的直流电，谐波并不是电池产生，绝大多数并网谐波扰动来自 PCS 电力电子变换环节。具体可从五个层面理解：

01、功率器件开关固有调制畸变

PCS 内部 IGBT/MOSFET 依靠 PWM 脉宽调制，通过高速开通关断，把直流调制成交流正弦波形。受开关频率、调制比影响，PWM 调制本身就会带入固有的开关次谐波边带，这是谐波最基础来源。开关频率附近会集中出现一批谐波与间谐波分量。

此外，死区时间（防止上下桥臂直通而设置的关断间隔）和开关器件非线性特性（导通压降、开关延迟等）均会导致输出波形进一步畸变，叠加额外的低次谐波。

02、控制系统与滤波装置的非理想特性

PCS 内部 LCL 滤波器理论上可以滤除大部分高频谐波，但实际电感、电容存在参数偏差，元器件温漂，会造成滤波效果打折扣。尤其工况变化、功率点变化时，滤波抑制效果随之改变。

更关键的是，LCL 滤波器本身存在谐振峰，若阻尼控制不足，不仅滤不掉谐波，反而会引入系统不稳定，甚至在特定频率下被激发振荡。

03、电池侧特性引发的谐波放大

储能区别于光伏的独特之处在于电池侧动态变化：电池 SOC 从 10% 升至 90% 时，内阻可从数百毫欧降至数十毫欧，内阻波动导致 PCS 输入直流电压不稳定，放大 3 次、5 次谐波；电池簇容量、电压不一致导致输出电流差异，PCS 频繁调整开关状态，进一步增加谐波产生概率。

04、弱电网条件下谐波放大

当储能并网点属于高阻抗弱电网，电网等效阻抗大。PCS 输出的少量谐波，会和电网阻抗、站内滤波电容形成谐振回路——当谐振频率与某次谐波频率一致时，出现谐波谐振放大现象，幅值可放大数倍。

此外，电网背景谐波还会通过 PCS 的锁相环（PLL）和控制环路产生影响，引发谐振或叠加，原本单机测试合格的谐波，多台机组集中并网之后被放大，现场实测 THD 反而超标，这是大基地储能非常典型的问题。

05、多台 PCS 并联耦合催生间谐波

一个预制舱、一个升压站有多台 PCS 同时并网，各台 PCS 开关频率、控制参数存在微小差异，尤其是载波相位不同步（异步载波），相互之间发生耦合交互，会产生大量间谐波分量，并在中频段引发额外谐振。

充放电切换、功率快速响应调度指令时，间谐波问题会进一步加剧。

06、充放电工况切换、功率剧烈阶跃

储能和光伏不一样，光伏基本只发电；储能频繁在充电、放电之间来回切换，功率可以从零快速拉满。每次功率方向反转都相当于一次小型"系统重启"——控制环路要重新稳定，开关管的应力要从一种模式过渡到另一种模式。

功率阶跃变化过程中，控制环路动态调节，会短时释放更大的谐波、间谐波，同时带来电压波动与闪变。

关键认知

PCS 单机在实验室强电网条件下电能质量测试合格，不等于现场多机并网、弱电网下一定合格。 现场电网阻抗、并联台数、电池 SOC 工况、调度运行工况，都会改变最终的电能质量水平。

谐波、间谐波对站内变压器、电缆、保护装置带来的实际影响

谐波不是仅仅波形不好看，它会实实在在作用在站内一次、二次设备上，带来发热、误动作、寿命衰减等一系列后果。

01、对电力变压器的危害

谐波会产生附加铜损、铁损，造成变压器额外发热。涡流损耗与频率的平方成正比，高次谐波带来的涡流损耗尤为明显。即便变压器没有达到铭牌额定有功功率，谐波严重时也会出现超温，加速绝缘老化——设备温升每升高10℃，绝缘寿命减半，长期谐波超标可使变压器寿命缩短30%以上。

三相系统当中，3的倍数次谐波具有零序特性，会在变压器三角绕组内部环流，持续发热；在三相四线制系统中，3次及其倍数次谐波还会在中性线上叠加而非抵消，导致中性线电流可能超过相线电流，引发过热、绝缘损坏甚至火灾风险。

02、对电力电缆的危害

高频谐波电流有集肤效应和邻近效应，高频电流集中在导体表层，相当于电缆有效载流截面积下降，交流电阻增大。同样的有功功率下，谐波存在会让电缆温升高于纯50Hz工频工况，长期过热加速电缆绝缘老化，提升电缆故障风险。

此外，电缆的电阻、系统母线侧及线路感抗与系统串联，在一定数值的电感与电容下可能发生谐振，进一步放大谐波电流，加剧电缆过热。

03、对继电保护、测控装置的影响

继电保护、电流电压采样设备，设计基准是50Hz工频正弦量。大量谐波、间谐波叠加之后，会造成采样测量失真。更关键的是，谐波会导致电流互感器（CT）暂态饱和——CT饱和后二次侧传变失真，差动保护、过流保护都会受到影响。

会出现两类现象：①真实故障，保护拒动；②没有故障，因为波形畸变，保护误判发生误动作。储能电站现场出现的保护莫名跳闸，一部分根源就来自电能质量扰动。

04、对计量、仪表、精密二次设备

间谐波对电子式电能表影响尤为突出，会带来计量误差。谐波功率的潮流方向决定计量偏差的正负——谐波功率从用户流向电网时，计量值偏小（少交电费）；从电网流向用户时，计量值偏大（多交电费）。

站内的传感器、变送器，在畸变波形下测量精度下降，影响BMS、PCS后台监测数据准确性。间谐波还会干扰载波通信，导致抄表成功率下降、终端事件误上报。

05、对周边负荷的传导影响

谐波沿着并网点反向注入公共电网，会传导到同一母线其他用户，造成周边电机振动、设备噪音增大，影响相邻工商业用户设备正常运行。

电容器组是谐振放大的重灾区——电容器对谐波阻抗低，易吸收谐波电流引起过流、过热，甚至与系统电感形成并联或串联谐振，导致谐波电流放大5~10倍，电容器鼓肚、击穿或爆炸。

这也是电网对储能电能质量严格管控的原因。

储能并网电能质量核心测试指标

储能并网电能质量测试，不能只测 THD，需覆盖完整指标集合。核心依据：GB/T 36547-2024、GB/T 36548-2024、GB/T 14549、GB/T 34120-2023。

谐波与间谐波类

电压 THDu ≤ 4%（10kV 并网点），电流 THDi ≤ 5%（PCS 输出）；

各次谐波含有率：5、7、11、13 次等单次谐波须逐项达标，总 THD 合格但单次超标仍判不合格；

间谐波：依据 GB/T 24337，单个间谐波电压含量 ≤ 0.5%，重点关注 PCS 开关频率附近边带；

直流分量注入 ≤ 0.5% 额定电流，防止变压器偏磁饱和。

电压扰动类

电压偏差 ≤ ±2%（或 ±5%，依电压等级）；

频率偏差 ≤ ±0.2Hz；

电压波动 ≤ 2%（10kV）；

短时闪变 Pst ≤ 1.0，长时闪变 Plt ≤ 0.8；

三相不平衡度：正常 ≤ 2%，短时 ≤ 4%。

动态工况全覆盖

须覆盖充放电切换、功率阶跃、AGC/AVC 响应等动态过程。充电（整流）与放电（逆变）谐波特性不同，必须双向分别测试。

测试提醒型式试验是单机强电网条件；现场并网检测须覆盖 25%、50%、100% 额定功率，充放电双向，并模拟功率阶跃；

很多项目满功率合格，轻载、切换瞬间超标；

10kV 及以上须装设 A 级电能质量在线监测装置（GB/T 19862），实时监测 2~63 次谐波及间谐波，数据保存≥1 年；

判定原则：各项指标 95% 概率大值不超限即为合格。

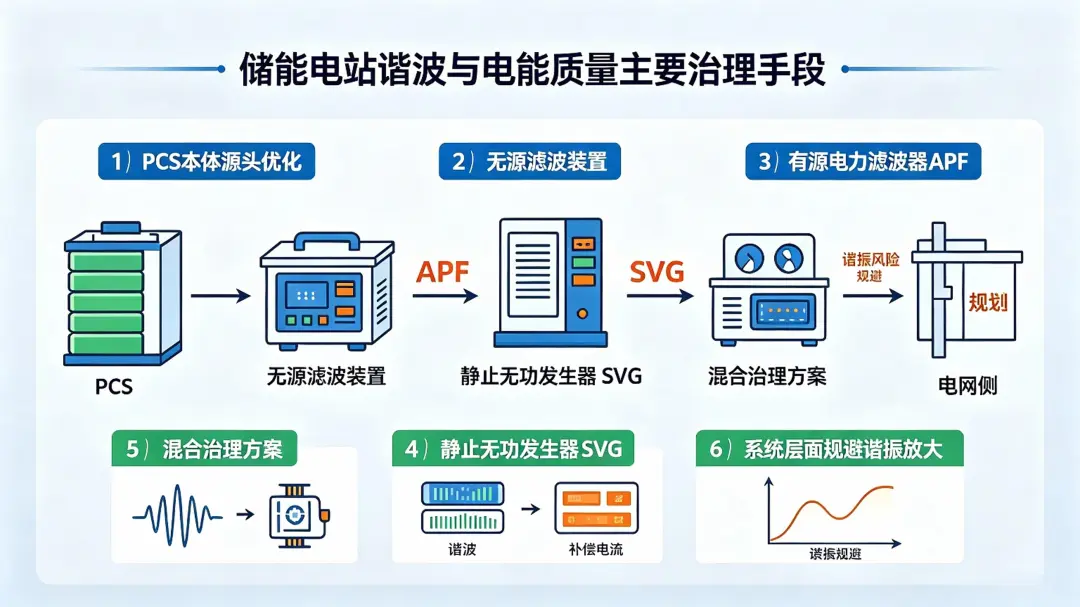

储能电站谐波与电能质量主要治理手段

治理思路分三层：①PCS源头抑制；②滤波设备吸收；③系统层面规避谐振。

01、PCS本体源头优化（优先手段，成本最低）

拓扑升级：采用三电平、MMC替代两电平，低次谐波可降低50%以上；

控制算法：应用PR控制、重复控制、MPC，精准抑制5/7/11/13次谐波，THDi可降至2%以下；

LCL滤波器优化：兼顾全功率段滤波效果，配置有源阻尼避免谐振峰激发；

多机载波移相：各台PCS谐波相互抵消，抑制并联耦合间谐波；

弱电网自适应：内置阻抗识别算法，自适应调整控制参数，规避谐振风险。

02、无源滤波装置（被动治理，经济成熟）

LC单调谐滤波器：针对5/7/11次特征谐波设计谐振点吸收；

高通滤波器：吸收高次谐波，常与单调谐配合使用；

串联电抗器：电抗率4%~7%，抑制合闸涌流及高次谐波，防止电容器谐振放大；

隔离变压器：Δ/Y或Y/Δ接线，阻断3次零序谐波传递。

局限：滤波效果受电网阻抗、工况影响大；参数易漂移；设计不当会诱发新谐振点。

03、有源电力滤波器 APF（主动治理，动态精准）

实时检测谐波，反向输出等幅反相补偿电流。

响应≤200μs，覆盖2~50次谐波，补偿后THDi≤5%；

优势：不受电网阻抗影响，不引发谐振，可同时补偿无功、三相不平衡；

缺点：投资较高，容量通常按PCS额定容量20%~30%配置。

04、静止无功发生器 SVG

响应≤50ms，扩展算法后可兼顾2~19次谐波抑制，同时抑制电压波动、闪变。适合并网点电压波动大、谐波超标的复合场景。

05、混合治理方案（性价比之选）

APF+PPF：无源滤除主要低次谐波降成本，有源处理剩余高频及动态部分；

SVG+APF一体化：无功调节与谐波补偿合一，投资可降低30%以上。

06、系统层面规避谐振放大

前期电能质量仿真：核算电网阻抗，校验站内滤波器与电网是否谐振；

提高短路比：增大系统短路容量（SCR≥3），减少谐波放大；

调整变压器阻抗、电缆布局：避开谐振频率点；

多PCS优化投运策略：避免多机同时激发谐振。

工程误区提醒

一看到谐波超标就直接加装APF，是现场最常见的错误。 优先排查是不是PCS控制参数、系统谐振放大问题。如果是系统谐振，单纯叠加滤波设备不一定能根治，必须从阻抗匹配、控制层面解决根源。

不同工况下，储能电能质量的变化规律

储能具备充放电、功率快速调节等多重工况，电能质量表现差异显著，这是区别于光伏、风电的关键工程特点。

满功率稳定充/放电工况

PCS运行点稳定，控制系统状态平稳，谐波、间谐波水平相对最低，也是型式试验最常采用的测试工况。

轻载工况（25%及以下功率）

调制深度降低，PWM谐波抑制效果变差，THD明显抬升，是现场高频现象。很多项目满功率合格，轻载测试即超标。

充放电双向切换瞬间

功率过零换向，控制环路动态调节，短时间谐波、间谐波瞬时冲高，伴随功率阶跃带来电压波动。切换稳定后指标回落。

AGC/AVC频繁快速调功率工况

持续接收调度指令，功率来回阶跃变化。谐波扰动变大，电压波动、闪变压力最大，是闪变超标高发工况。

弱电网、多机全部并联投入工况

单机测试合格，多台PCS全部并网后易出现谐波谐振放大，THD、间谐波显著恶化。部分机组退出后指标恢复正常。

工程启示

现场检测不能只测满功率稳态放电；轻载、充放电切换、AGC动态调节、多机全投这些"苛刻工况"，恰恰最容易暴露电能质量隐患。

现场运维与项目前期设计提示

前期可研阶段

开展电能质量仿真，评估并网点电网阻抗，预判谐振风险，不能等并网验收才发现超标。

现场检测要求

务必覆盖轻载、50%、满功率，充电/放电双向，充放电切换、功率阶跃工况，不要只测满功率稳态放电。

超标排查原则

遇到谐波超标，优先区分：是PCS本体输出扰动大，还是系统谐振放大导致。两种整改思路完全不同——前者优化控制参数或加装滤波设备，后者调整阻抗匹配或规避谐振点。

验收指标范围

不能只看总THD，各次谐波、间谐波、闪变、电压波动均需纳入验收。

AGC调频项目特别提醒

参与AGC调频的储能项目，频繁功率调节会加重电压波动与闪变，前期设计就要预留治理余量，避免后期被动整改。

储能故障往往不是来自电池本体，而是来自并网侧的电能质量扰动。谐波、间谐波畸变波形，电压波动与闪变，会带来变压器额外发热、电缆加速老化、保护误动、计量偏差等一系列连锁后果。

PCS单机实验室测试合格，不等于复杂现场电网下一定合格。 弱电网谐振放大、多机并联耦合、轻载工况、充放电来回切换、AGC频繁调功率，都会改变实际电能质量水平。

治理电能质量，优先从源头PCS控制、系统阻抗设计入手，滤波装置属于补充手段。 单纯加装设备解决不了谐振类根源问题。测试验收不能只测满功率稳态放电，轻载、切换、动态调节这些苛刻工况，才更容易暴露真实隐患。

随着国内大量大基地储能并网，电网对电能质量管控日趋严格。理解谐波与电能质量的底层逻辑，是储能设计、集成、调试从业者必不可少的工程能力。
