菲律宾偏远海岛别墅离网光伏储能系统技术方案

菲律宾偏远海岛电网基础设施建设薄弱，公共电网覆盖范围有限，普遍存在供电不稳定、频繁停电等问题，海岛别墅无法依托市政电网实现稳定用电。同时海岛属于高温高湿、高盐雾的特殊海洋气候，对供电设备的耐候性、防腐性及运行稳定性有着严苛要求。传统柴油发电设备燃油运输成本高、运行噪音大、维护频繁且污染环境，难以满足别墅长期舒适用电需求。

海岛别墅屋顶光伏板安装图

本项目定制一套独立离网光伏储能供电系统，依托光伏组件采集太阳能发电，搭配储能电池储存富余电能，通过11kW逆控一体机完成电能转换与智能管控，完全脱离公共电网运行。系统适配海岛光照条件与恶劣环境，可全天候保障别墅照明、家电、厨卫、空调等各类负载稳定供电，兼具环保节能、运维简便、供电可靠的优势，解决海岛无市电供电的核心痛点。

系统配置概况

本项目为菲律宾海岛别墅专属独立离网光伏储能系统，光伏总装机容量21.24kW，配置36块590W单晶硅光伏组件。系统采用9块组件串联为1串，共计4个光伏组串，每2串为一组接入汇流箱完成并联汇流，两组汇流输出分别接入 2台11kW逆控一体机MPPT接口。储能系统配备3台15kWh壁挂式低压锂电池，总储能容量45kWh。

系统配置清单图

系统日均发电量106kWh，日储电量45kWh，可有效平衡日间发电冗余与夜间、阴雨天用电缺口。整套系统采用光储一体闭环运行模式，无需外接市电，自主实现电能生产、储存与供给，全面适配海岛无电网供电工况。

主要设备选型及技术参数

590W 光伏组件

本系统采用高性能单晶硅半片光伏组件，单块功率590W，STC条件下开路电压51.86V，工作电压43.01V，工作电流13.72A。9块组件串联成一个组串，组串开路电压466.74VDC，工作电压387.09VDC，处于逆变器MPPT电压工作区间。组件采用高透光镀膜钢化玻璃，接线盒IP68防护等级，可抵御海岛高温高湿盐雾侵蚀，机械强度高，为本系统提供稳定电能来源。

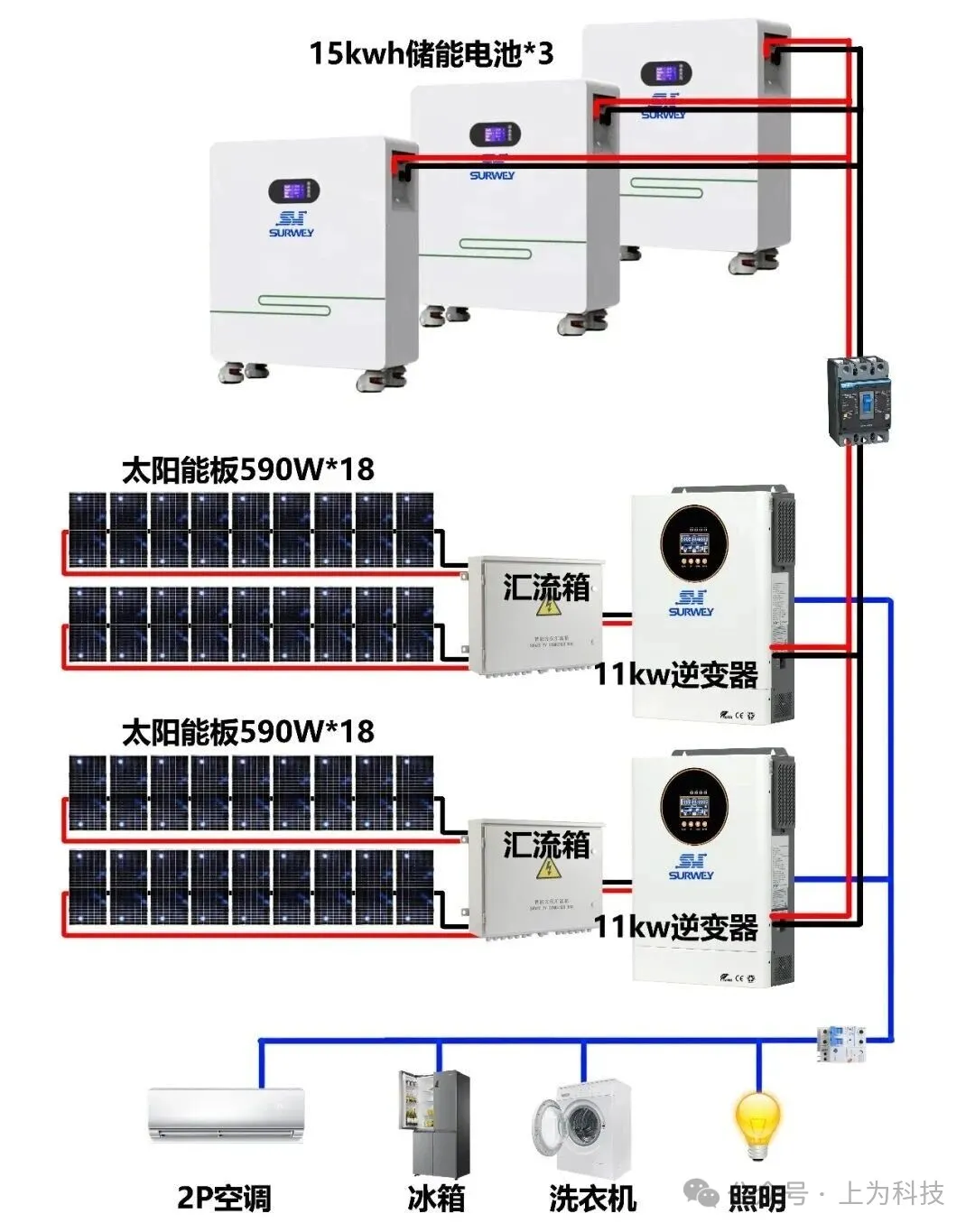

系统拓扑图

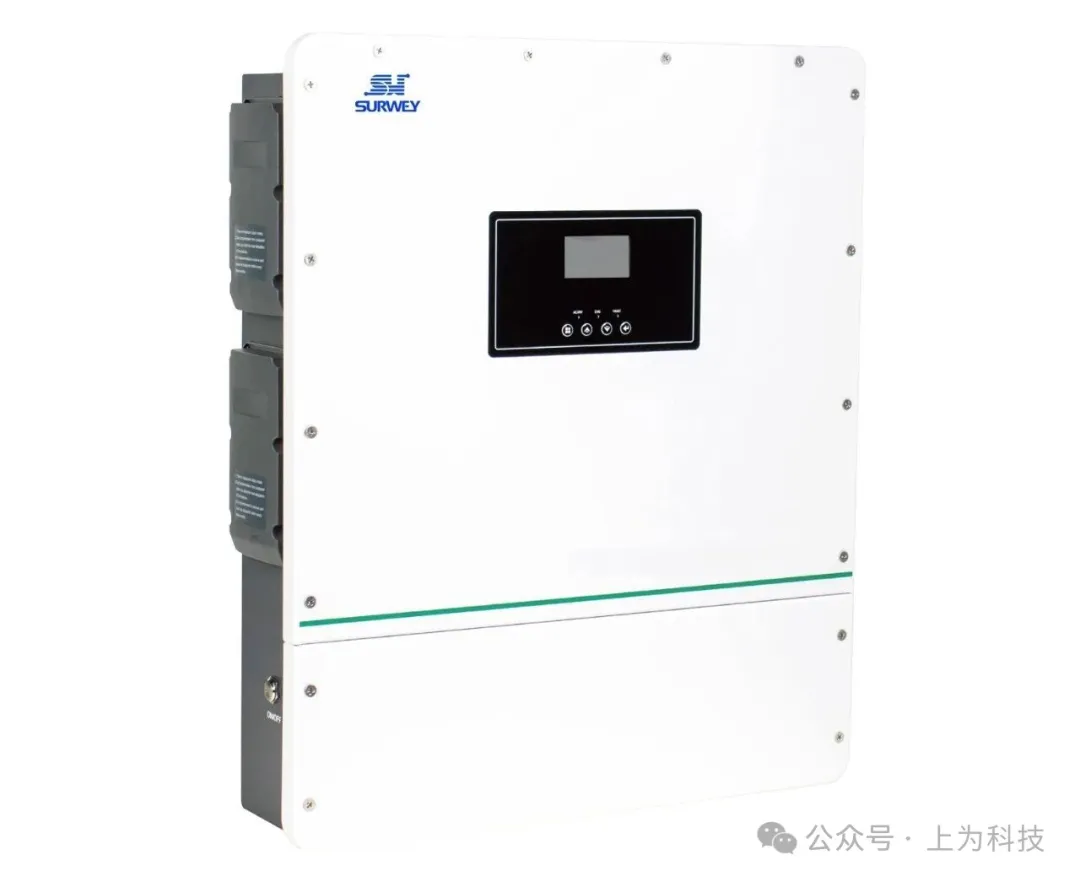

11kW 逆控一体机

本项目选用11kW高频离网逆控一体机，设备集成MPPT光伏充电控制器、离网逆变模块、电池管理功能于一体。MPPT电压追踪范围60‑500VDC，最大光伏输入电压500VDC，适配48V储能电池系统；额定输出功率11000W，输出220‑240VAC纯正弦波交流电，满足当地交流用电设备使用标准。设备MPPT最大充电电流最高可达30A，具备过温、过载、过压、过流、短路完善保护，支持冷启动功能，配置RS485通讯接口，可实现设备状态监控。设备支持无电池运行模式，同时支持多台并机扩容，便于后期负载增加拓展系统容量，是系统能量转换与调度的核心设备。

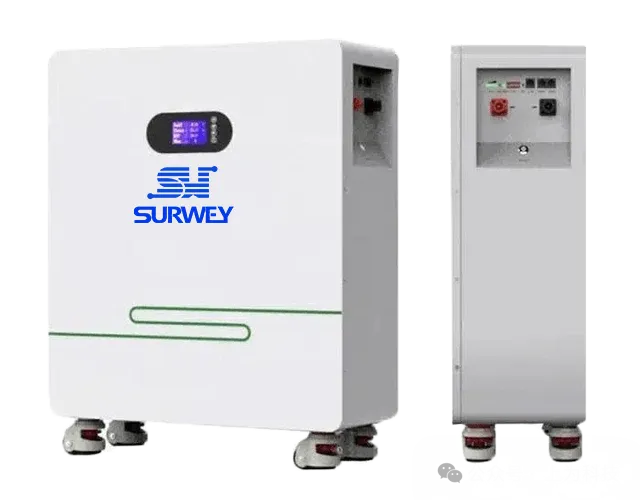

15kWh 壁挂储能电池

储能电池选用15kWh低压壁挂式锂电池，标称电压51.2V，容量300Ah，循环寿命长。电池内置BMS电池管理系统，具备过压、欠压、过流、短路、过温全维度保护功能，持续充电电流150A，持续放电电流200A。整机壁挂式安装，节省别墅室内空间，用于储存光伏富余电能，在夜间、阴雨天光照不足时为别墅负载持续供电，保障供电连续性。

系统工作运行原理

白天光照充足时，590W光伏组件接收太阳辐射，将太阳能转化为直流电能，两组光伏组串分别进入汇流箱完成并联汇流，之后输送至11kW逆控一体机的MPPT端口。一体机内部MPPT控制器实时追踪光伏阵列最大功率点，最大限度利用太阳能资源。光伏发电产生的电能优先供给别墅交流负载使用，直接驱动照明、家电等用电设备；当光伏发电功率大于负载消耗功率时，多余电能将对储能电池进行充电，完成日存45kWh电能的储能目标。

到傍晚、夜间或者阴雨天气，光照减弱直至消失，光伏阵列发电功率下降甚至停止发电，逆控一体机自动切换工作模式，储能电池输出直流电，经过逆变单元转换为230V纯正弦波交流电，持续为别墅各类用电设备供电。整套系统完全脱离公共电网，实现光伏‑储能‑逆控一体机闭环运行。

电池BMS实时采集电池电压、电流、温度数据，完成充放电保护，防止电池过充过放，延长电池使用寿命；逆控一体机自带全套故障保护逻辑，发生过载、短路、过温故障时立刻触发保护停机，故障消除之后可自动恢复运行，全方位保障别墅用电安全稳定。

系统负载与供电时长分析

本别墅综合负载包含照明、风扇、办公设备、厨卫电器、空调供水水泵等，负载统计如下表：

表格

负载名称	单机功率	数量	总功率(W)
照明灯	11W	30	330
风扇	80W	10	800
电脑	150W	2	300
打印机	250W	2	500
传真机	150W	1	150
冰箱	180W	2	360
电灶	1000W	2	2000
洗衣机	300W	1	300
微波炉	1500W	1	1500
电饭煲	1000W	1	1000
2匹空调	1500W	4	6000
电视及接收机	50W	2	100
供水水泵	200W	1	200
合计	‑	‑	13840

系统储能总可用电量45kWh，电池满电状态下，全部负载同时开启，理论供电时长约3.2h。实际家庭使用中大功率设备错峰运行，仅运行照明、冰箱等基础负载，可保障8‑12h稳定供电。白天日均光伏发电106kWh，光伏直接带载同时对电池补电，降低电池放电深度，提升阴雨工况供电冗余。

结论

本菲律宾海岛别墅离网光伏储能系统，配置21.24kW光伏阵列、2台11kW逆控一体机以及总容量45kWh储能电池，构建一套完整独立的离网供电系统，适配海岛无公共电网的现实工况。系统日均发电量106kWh，日存电量 45kWh，能够满足别墅照明、家电、厨房电器、空调水泵等日常生活用电需求。

海岛高温高盐雾的特殊环境，对设备防护、线缆、接线器件都有较高要求，工程选型时全部设备器件需要满足户外海洋环境使用要求，做好防腐防护处理。光伏组串电压处于逆变器MPPT工作范围之内，汇流后输出电流匹配设备充电能力，直流线缆与熔断器按照系统电流等级选型，保障直流侧运行安全。

相比传统柴油发电机供电模式，光伏储能系统后期燃料成本几乎为零，运行噪音低，绿色环保。整套系统后期维护工作量小，运维成本低廉，能够为海岛别墅提供长期、稳定、清洁的电力保障，具备良好的实用价值与经济效益。
