埃塞俄比亚当地很多偏远小型社区医疗点，市政电网覆盖率低；即便有电网，电压波动大、经常性无预警停电，电网供电可靠性很差。电网故障时并网模式直接失效，没法稳定保障疫苗冷藏、医疗设备这类不能断电的核心负载，医疗设备、照明、通讯设备持续供电难以保障，直接影响基础诊疗、疫苗冷藏、夜间应急救治工作开展。
本项目针对当地小型社区医疗点供电痛点，搭建离网光伏储能一体化供电系统，依托太阳能光伏发电，搭配储能一体机完成电能存储与稳定输出，摆脱对不稳定市政电网的依赖。

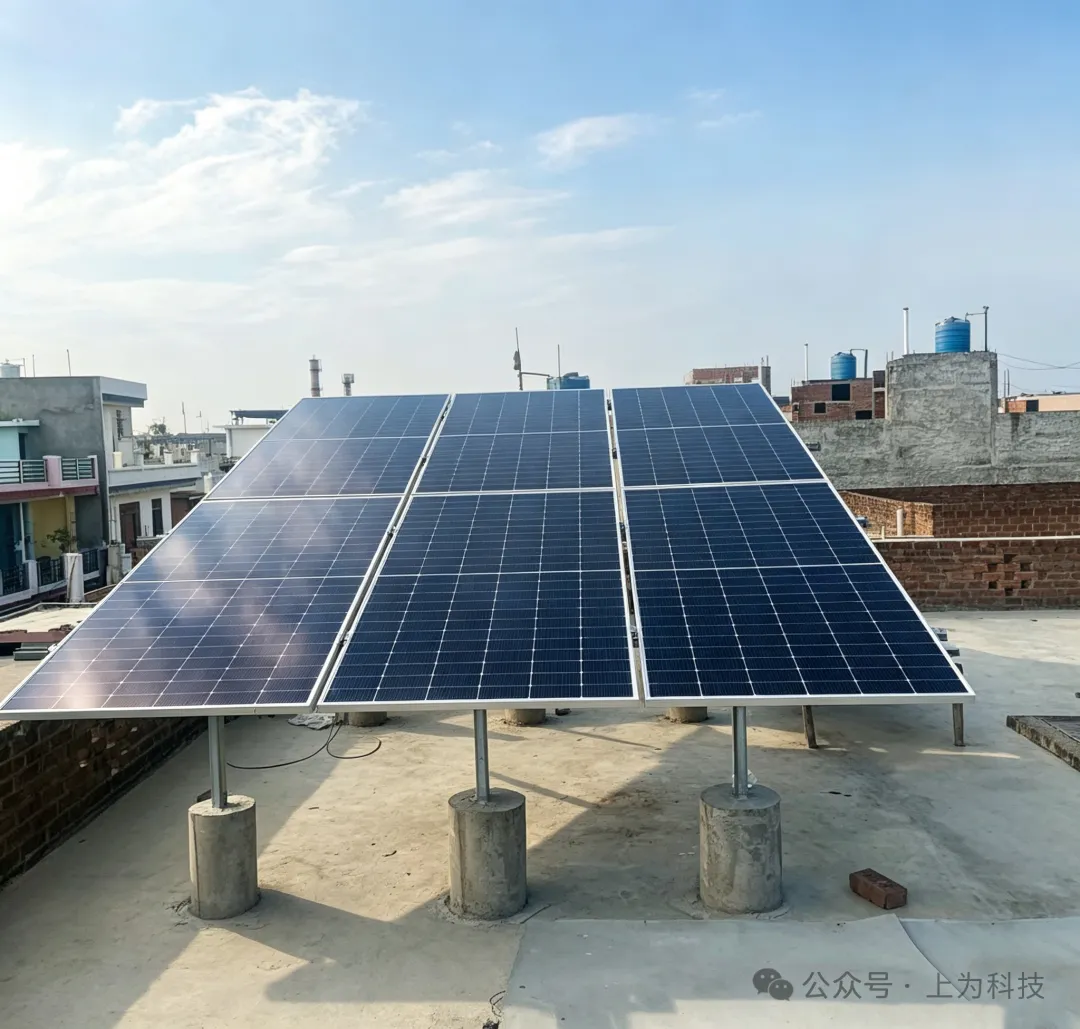

医疗点屋顶光伏组件安装图
系统优先保障疫苗冷藏柜、基础诊疗器械、照明、通讯设备不间断运行，适配当地光照条件，设备运维简单，适配基层医疗点人员操作能力，为社区基础医疗业务提供安全可靠的电力保障。
一、系统配置概况
本项目为埃塞俄比亚小型社区医疗点离网光伏储能系统，采用 6 块 650W 光伏组件串联接入 6.2kW?10kWh 逆控一体机 MPPT 端口，系统储能容量 10240Wh，额定交流输出功率 6.2kW。系统日均光伏发电量 19kWh，有效日存储电量 10kWh。

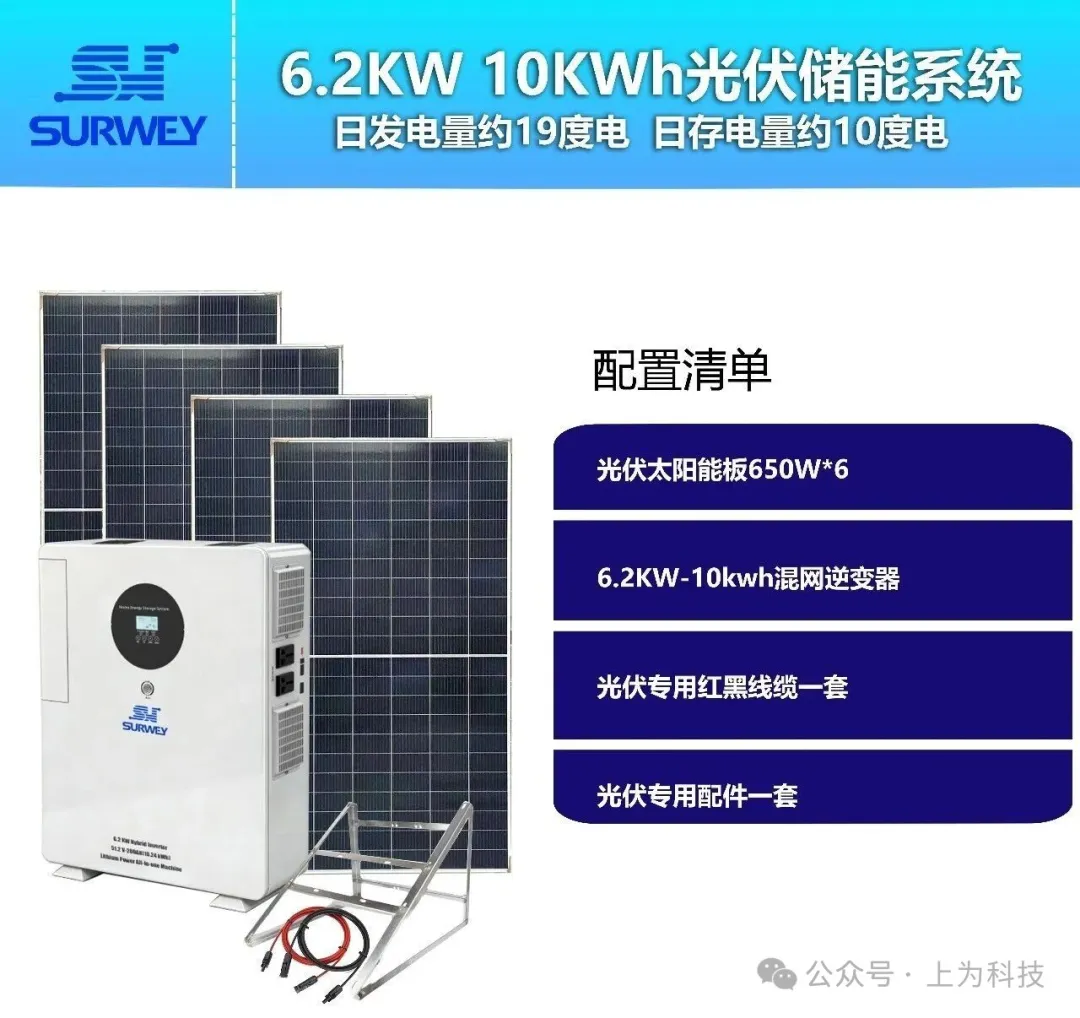

系统配置图
整套系统无需依赖市电，白天光伏组件吸收光能发电，一部分直接供给医疗点负载使用，多余电能存入储能电池；夜间或光照不足时段，由储能系统释放电能，保障医疗点各类关键设备持续运转，满足社区医疗点疫苗储存、诊疗、照明、通讯等基础用电需求。

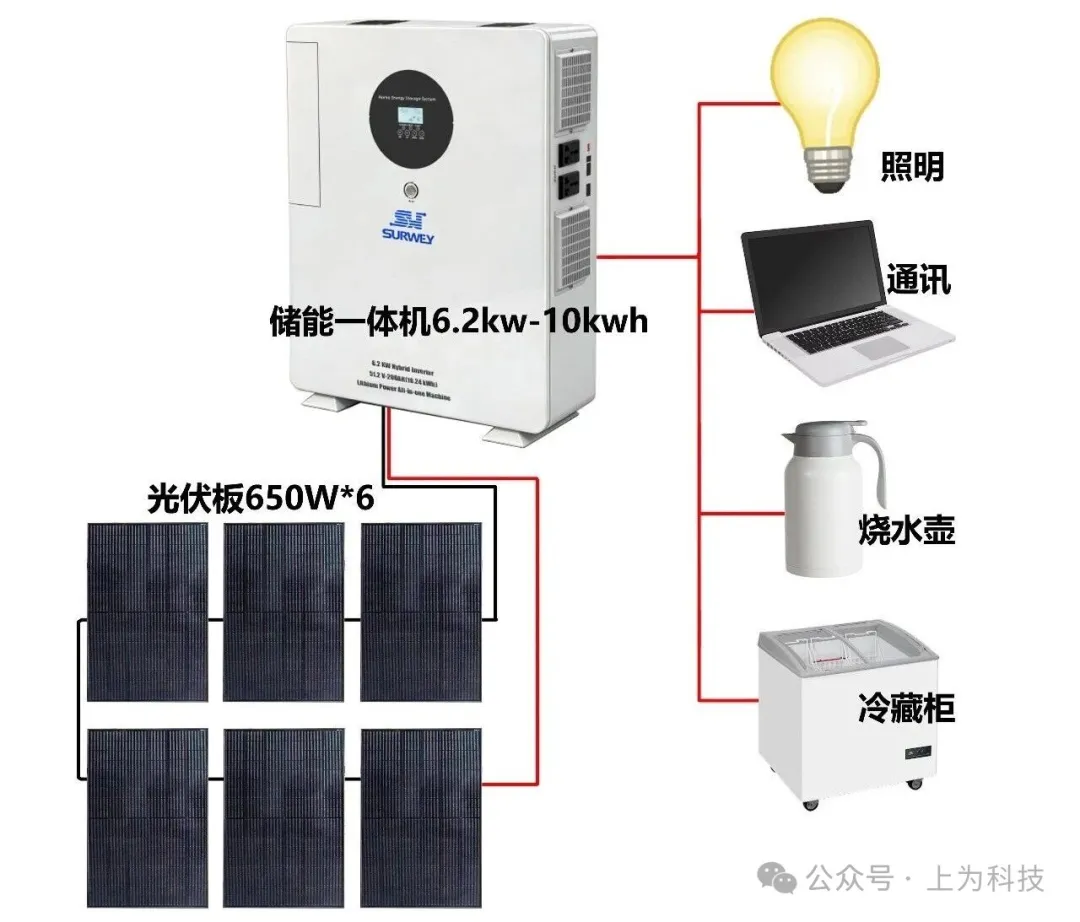

系统拓扑图
二、项目主要设备参数
650W 光伏组件
650W 单晶硅单面光伏组件，采用 210mm 规格电池片，具备优秀弱光发电性能，阴天、清晨傍晚仍可输出可观电能，适配埃塞俄比亚当地光照环境。
组件经过严苛风雪载荷测试，可耐受风沙、昼夜温差大的户外恶劣环境，适合非洲户外露天安装。组件功率公差 0~+5W，温度系数表现优异，高温环境下发电衰减更低。组件具备完善防护等级，抗风沙侵蚀，使用寿命长，降低户外场景维护工作量，为整套储能系统提供稳定的光伏输入电能。

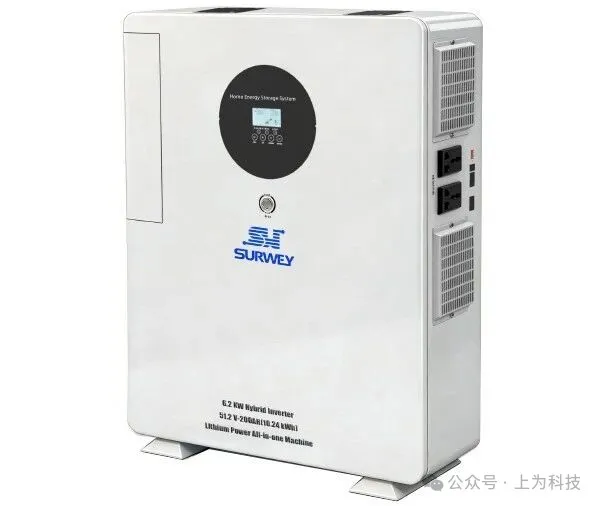

6.2kW-10kWh 逆控储能一体机
本设备为壁挂式家储储能一体机，集成锂电池储能单元与逆变控制单元，电池规格 51.2V 200Ah，额定储能 10240Wh，逆变额定输出功率 6.2kW，输出纯正弦波交流电，可直接为医疗精密设备供电。
设备自带 MPPT 光伏输入接口，支持最高 6500W 光伏输入，具备过压、低压、过载、短路、过温全套保护功能，支持多台设备并联扩展容量。设备支持蓝牙、WIFI 通讯，可远程查看系统运行状态，循环寿命可达 8000 次，环境适应温度‑20℃~60℃，可适配非洲昼夜温差大的工况，兼顾发电管控、储能、逆变输出多重功能，设备体积紧凑，壁挂安装节省医疗点室内空间。
三、系统运行原理
整套系统属于离网型光储一体化系统，6 块 650W 光伏组件串联后接入一体机 MPPT 光伏输入端口。
系统工作原理视频
白天光照充足时，光伏组件将太阳能转化为直流电输送至逆控一体机。一体机内部 MPPT 模块实时追踪光伏最大功率点，优化发电效率。 电能分为两路分配：第一路，直流电经过逆变模块转换为 220V 纯净正弦波交流电，直接供给医疗点各类用电负载；第二路，多余直流电对一体机内置储能电池进行充电，将电能储存起来，本项目日有效存电量 10kWh。
当光照不足、傍晚、夜间时段，光伏发电停止，系统切换为电池放电模式，储能电池输出直流电，经一体机逆变单元转换成交流电持续供给医疗负载。系统内置完善保护逻辑，电池到达低压阈值自动停止放电，避免电池过放损坏；光伏充电到达满电阈值自动限制充电，保障电池使用寿命。整套系统全程无需市电介入，完全依靠太阳能完成供电循环。
四、医疗点负载功率与可供电时长对照表
系统可带设备功率及时长表格：
用电设备 | 设备功率 | 设备数量 | 总功率 | 系统可支持连续运行时长 |
|---|---|---|---|---|
疫苗冷藏柜 | 120W | 2 台 | 240W | 约 33h |
LED 医疗照明 | 40W | 6 套 | 240W | 约 33h |
基础诊疗检测设备 | 350W | 1 台 | 350W | 约 23h |
通讯路由器 & 监控 | 60W | 1 套 | 60W | 约 110h |
小型超声基础设备 | 800W | 1 台 | 800W | 约 12h |
风扇散热设备 | 80W | 4 台 | 320W | 约 25h |
备注：白天光伏发电会持续补充电能，实际运行时长会高于表格理论数值；系统最大支持总负载不可超过 6.2kW
重要工程说明
烧水壶属于大功率短时设备，现实医疗点不会 24 小时持续烧水；一般间断使用。
如果烧水壶不工作，剩余负载总功率：80+120+120 = 320W
仅照明 + 通讯 + 冷藏柜：10000 ÷320 =31.25 小时，可以连续运行 1 天多。
本系统白天有光伏，日均发电 19 度，只要白天有光照，光伏一边发电供给负载，一边给电池补电；真实现场，冷藏柜、照明、通讯可以做到全天候不停机，烧水壶只适合白天光照好的时候使用。
整机最大输出 6.2kW，1820W 远低于逆变器最大输出功率，功率层面完全带得动。
夜间重要设备总负载表格：
基于系统光伏白天补电给储能满电10kWh，下表为夜间典型医疗设备连续可运行时长参考
用电设备 | 设备功率 | 总功率 | 全部设备同时开启理论电池续航 | 烧水壶关闭后续航 |
|---|---|---|---|---|
照明 | 80W | 1820W | ≈5.5h | 31.25h |
通讯（笔记本 + 路由器） | 120W | |||
烧水壶 | 1500W | |||
疫苗冷藏柜 | 120W |
备注：计算为电池满电到保护截止的理论值，未计入损耗；烧水壶建议仅白天光照充足时段启用。
总结：本方案针对埃塞俄比亚小型社区医疗点供电短板，搭建离网光伏储能系统，6 片 650W 光伏组件搭配 6.2kW?10kWh 储能一体机，日均发电 19 度，日存电 10 度。系统保障疫苗冷藏、诊疗设备、照明稳定供电，适配当地户外环境，运维简单，有效解决基层医疗点断电难题。
