在AI服务器中，SSD作为数据存储与调用的核心部件，其性能直接影响训练与推理效率。随着PCIe 5.0/6.0接口的普及，SSD的功耗与瞬时电流需求大幅提升，掉电保护（PLP）电容的选型成为系统稳定性的关键。尤其在高温、高负载、7×24小时连续运行的工况下，电容需同时满足低ESR、高容量密度、长寿命与高温稳定性等多项指标，否则可能导致数据丢失、固件损坏或系统宕机。
为什么电容选型直接影响SSD性能与寿命
SSD在突然断电时，PLP电容需在毫秒级时间内释放储存电能，确保数据安全写入NAND。若电容ESR过高，放电瞬间会产生较大压降，可能导致写入失败；若容量不足或高温下容值衰减严重，则无法提供足够的保持时间。此外，在紧凑的M.2 SSD（如5mm厚度）中，电容高度常限制在1.9mm以下，体积效率（CV值）直接决定了能否在有限空间内实现足够的储能。
永铭电容解决方案
突破存储瓶颈，满足AI时代需求
方案A：导电高分子钽电解电容器——极致空间性能的标杆
永铭TQD系列导电高分子钽电解电容器，以其超薄设计（1.5mm）适配了超薄M.2 SSD，解决了空间局限问题。钽电容的高CV值（1.0μF/mm³）和高温稳定性保证了即使在极小体积内，也能为SSD提供充足的断电保护能量，确保其在高温、高负载的环境下长时间稳定运行。
超薄高密：TQD系列高度可低至1.5mm，CV值高达1.0μF/mm³，是超薄M.2 SSD的理想选择。
强固耐用：全固态全尺寸新型结构，在75℃下寿命超10万小时，并通过严苛双85测试，长期高温高湿环境下保持稳定。
性能稳定：图表数据表明，其容量（C）、等效串联电阻（ESR）随时间和温度变化极小，提供持续可靠的保护。
长寿命与高耐候性：全固态结构，在75℃下预期寿命超100,000小时。多重防湿措施，产品可通过双85恒温恒湿试验，适用于长期高温负载下的稳定工作。
图1：35V68μF钽电容随时间推移LC变化

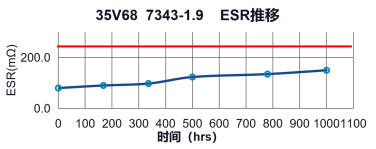

图2：35V68μF钽电容随时间推移ESR变化

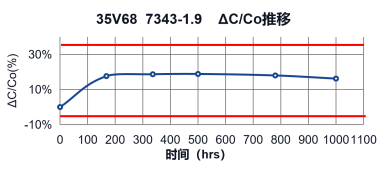

图3：35V68μF钽电容随时间推移ΔC/Co变化
方案B：高分子混合动力铝电解电容器——高可靠与性价比的优选
对于需要较大容量的企业级SSD，永铭的高分子混合动力铝电解电容器以其优越的性价比成为理想选择。它在105℃环境下能够提供10,000小时的超长工作寿命，且在温度变化较大的环境中，仍能保持较低的ESR和较好的容量稳定性。
长效耐用：在105℃环境下仍具备10,000小时以上的工作寿命，满足服务器长期运行需求。
系统友好：失效模式为“开路”，相较于短路模式，为高价值数据存储系统提供了更高的安全冗余。
成本优势：在实现相近性能的前提下，可显著优化BOM成本，是主流及大容量企业级SSD的优质选择。
永铭导电高分子钽vs固液混合铝电解电容器
为应对上述挑战，永铭提供两类主流PLP电容方案，以下是基于实测数据的结构化对比：

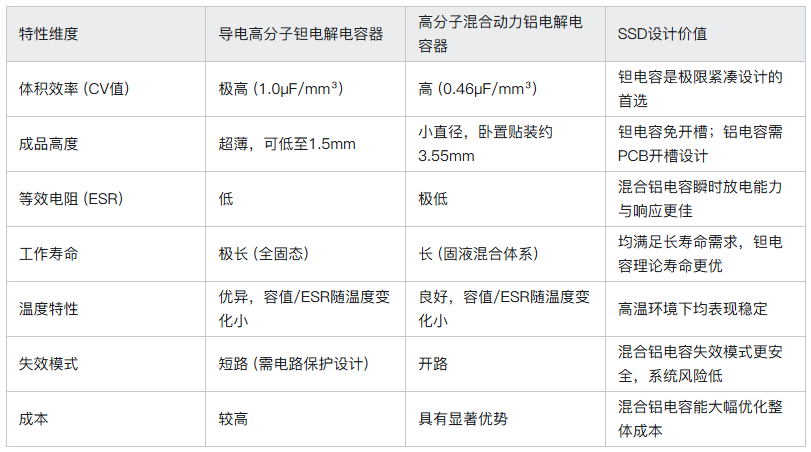

表1：导电高分子钽&固液混合铝电解产品特性

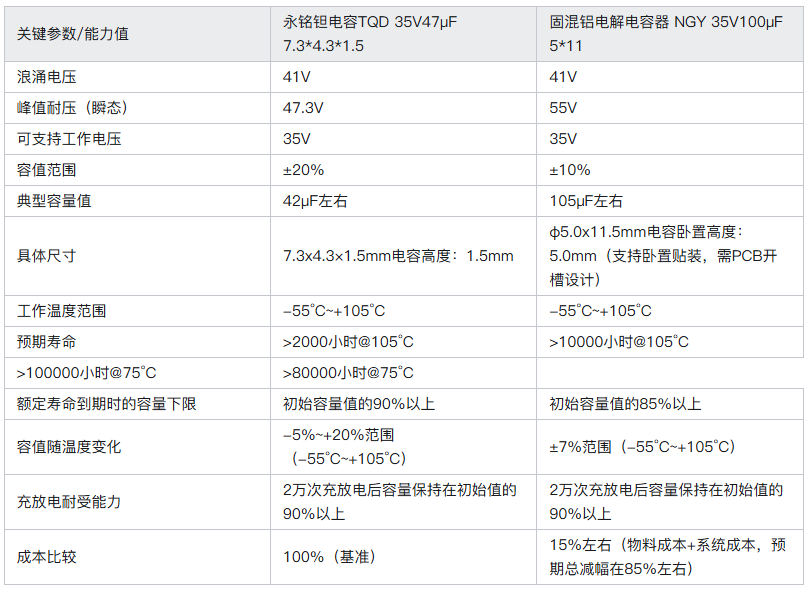

表2：导电高分子钽&固液混合铝电解典型规格参数对比
永铭电容方案对比：完美适配不同SSD应用需求

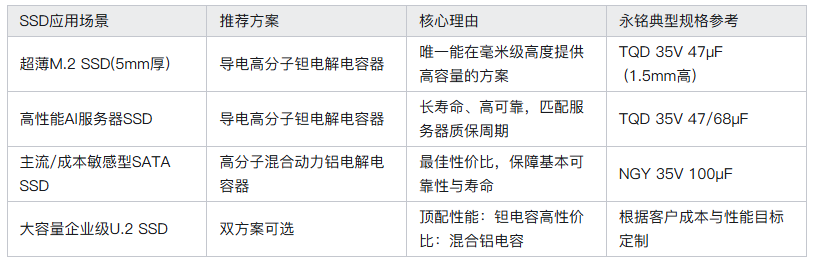

表3：针对不同SSD永铭电容选型推荐
Q&A板块
Q：两类电容器该如何选择？
A：选择取决于您的核心诉求。
若您的设计面临极端的空间限制（如超薄M.2），并要求顶级的高温稳定性与长寿命，永铭导电高分子钽电解电容器是您的理想选择。
若您的设计有一定的布局空间，并追求在可靠性与系统总成本之间取得最佳平衡，同时青睐更安全的“开路”失效模式，永铭高分子混合动力铝电解电容器将是更优解。
