据能源圈了解到，抽水蓄能电站主要建筑物组成一般包括：上/下水库、输水系统、厂房系统、其他专用建筑物等。上、下水库要点是要通过最小的工程代价来获得较大的库容。抽水蓄能电站的水头高，输水道结构所承担的压力大，根据水头、围岩地质条件、岔管尺寸等的不同，可以采用钢衬、钢筋混凝土衬砌等多种方式。下面简单介绍一下南方几个抽水蓄能电站枢纽布置情况。

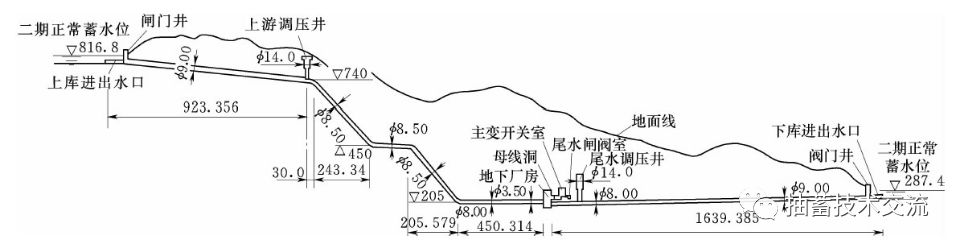

1.广州抽水蓄能电站
上库1座混凝土面板堆石坝（坝高68m），下库1座碾压砼重力坝（坝高43.5m），调节库容上库1686万m3，下库1713万m3装机容量8300MW，机组额定水头A厂496m、B厂512m。
一洞四机，侧式进出水口，设置上下游双调压井系统。水道立面为两级斜井布置，高压隧洞和岔管采用钢筋砼衬砌，最大静水头610m。引水内径（主管/支管）8～9m/3.5m，尾水内径（主管/支管）8～9m/4m。

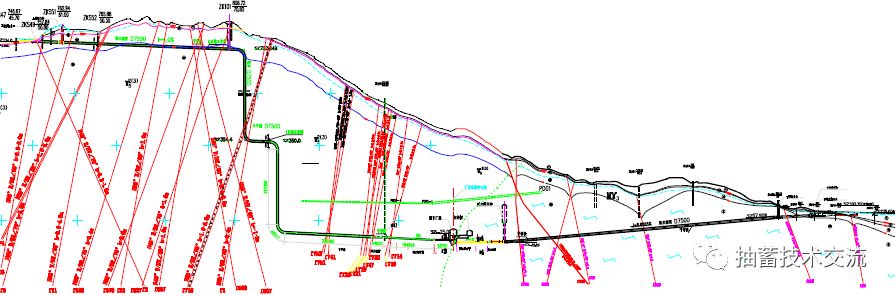

2.惠州抽水蓄能电站
调节库容上库2740万m3，下库2767万m3，为周调节装机容量8300MW，机组额定水头501m。上库1座主坝（碾压砼重力坝，坝高56.1m），4座副坝（3座粘土心墙堆石坝，1座砼挡墙堆石坝），下库1座主坝（碾压砼重力坝，坝高61.2m），1座副坝（粘土心墙堆石坝）。
一洞四机，侧式进出水口，设置上下游双调压井系统，水道立面为三级斜井布置，高压隧洞和岔管采用钢筋砼衬砌，最大静水头624m。引水内径（主管/支管）8.5m/3.5m，尾水内径（主管/支管）8.5m/4m。

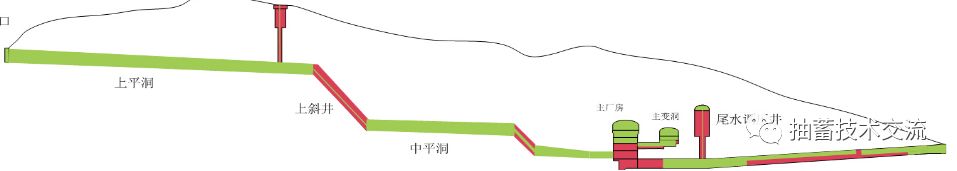

3.清远抽水蓄能电站
上库7座粘土心墙堆石坝（主坝坝高54m），下库1座粘土心墙堆石坝（坝高74.8m）。调节库容上库1055万m3，下库1058万m3，装机容量4320MW，机组额定水头470m。
一洞四机，侧式进出水口，设置尾水调压井。水道立面为一级竖井一级斜井布置，高压隧洞和岔管采用钢筋砼衬砌，最大静水头570m。引水内径（主管/支管）9.2m/4m，尾水内径（主管/支管）9.2m/4.5m。

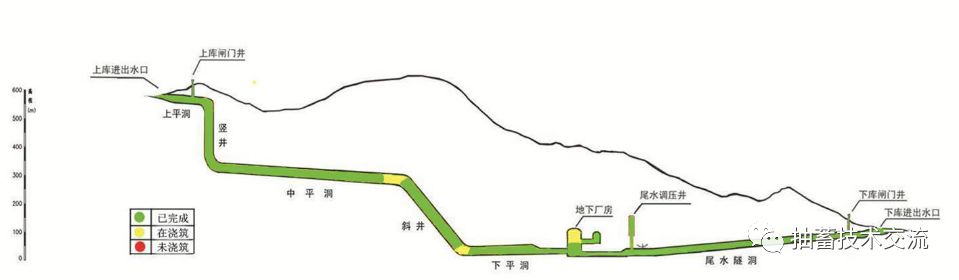

4.深圳抽水蓄能电站
上库1座主坝（碾压砼重力坝，坝高57.6m），5座副坝（4座风化土心墙石渣坝，1座碾压砼重力坝），下库4座风化土心墙石渣坝（主坝坝高47m）
一洞四机，侧式进出水口，设置上下游双调压井系统，水道立面为二级斜井布置，高压隧洞和岔管采用钢筋砼衬砌，最大静水头530m。引水内径（主管/支管）9.5m/4m，尾水内径（主管/支管）9.5m/4.5m。

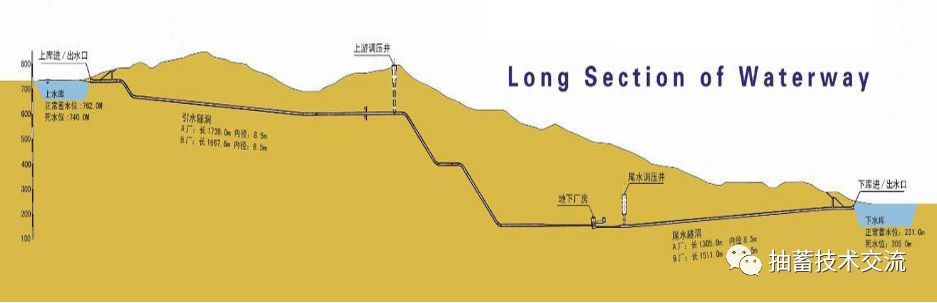

5.海南抽水蓄能电站
上库3座沥青砼心墙土石坝（主坝坝高28m），下库1座混凝土面板堆石坝（坝高54m）。调节库容上库499.9万m3，下库512.7万m3。装机容量3200MW，机组额定水头308m。
一洞三机，侧式进出水口，设置尾水调压井。水道立面为二级斜井布置，高压隧洞和岔管采用钢筋砼衬砌，最大静水头384m，引水内径（主管/支管）8.4m/3.8m，尾水内径（主管/支管）9m/5m。

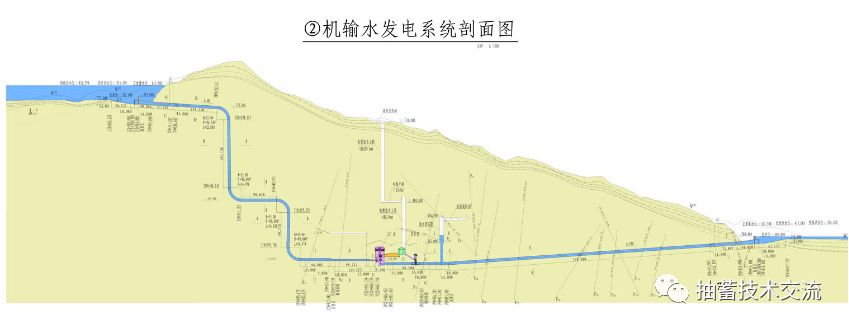

6.阳江抽水蓄能电站
调节库容上库2211.8万m3，下库2223.1万m3，为周调节装机容量3400MW，机组额定水头653m。上库1座碾压砼重力坝（坝高104.6m），下库1座粘土心墙石渣坝（坝高55.9m）。
一洞三机，侧式进出水口，设置上下游双调压井系统，水道立面为两级竖井布置，高压隧洞和岔管采用钢筋砼衬砌，最大静水头799m。引水内径（主管/支管）7.5m/3m，尾水内径（主管/支管）7.5m/4.5m。

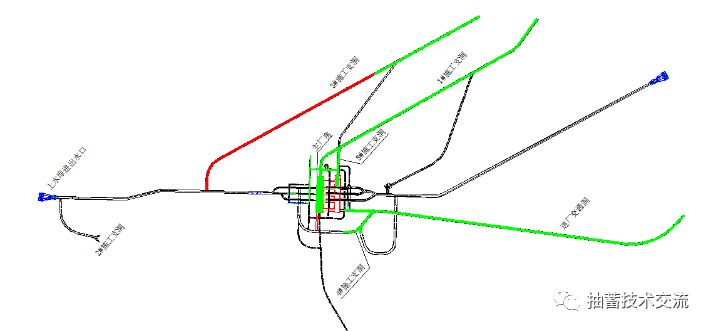

7.梅州抽水蓄能电站
上库1座混凝土面板堆石坝（坝高60m），2座均质土坝。下库1座碾压砼重力坝（坝高85m），1座粘土心墙堆渣坝。调节库容上库3794万m3，下库3821万m3，为周调节，装机容量4300MW，机组额定水头400m。
一洞四机，侧式进出水口，设置尾水调压室。水道立面为二级竖井布置，高压隧洞和岔管均采用钢筋砼衬砌，最大静水头470m，引水内径（主管/支管）6.4~7m/4m，尾水内径（主管/支管）7m/6m。
